Popis

Modul s multiplexerem osazený čipem PCA9548 , který je náhradou oblíbeného čipu TCA9548A . Umožňuje připojit až 8 samostatných digitálních sběrnic I2C k jednomu rozhraní mikrokontroléru. Adresa I2C sběrnice obsazená multiplexerem je 0x70 , lze ji také konfigurovat v rozsahu od 0x70 do 0x77 pomocí propojek umístěných na zadní straně modulu. Pinouty jsou konektory STEMMA QT/Qwiic , rovnoměrně rozmístěné po obou stranách desky.

Popis produktu: Lead expander – 8-kanálový – s I2C multiplexerem – PCA9548 – STEMMA QT / Qwiic – Adafruit 5626

Modul s multiplexerem osazený čipem PCA9548 , který je náhradou oblíbeného čipu TCA9548A . Umožňuje připojit až 8 samostatných digitálních sběrnic I2C k jednomu rozhraní mikrokontroléru. Adresa I2C sběrnice obsazená multiplexerem je 0x70 , lze ji také konfigurovat v rozsahu od 0x70 do 0x77 pomocí propojek umístěných na zadní straně modulu. Pinouty jsou konektory STEMMA QT/Qwiic , rovnoměrně rozmístěné po obou stranách desky.

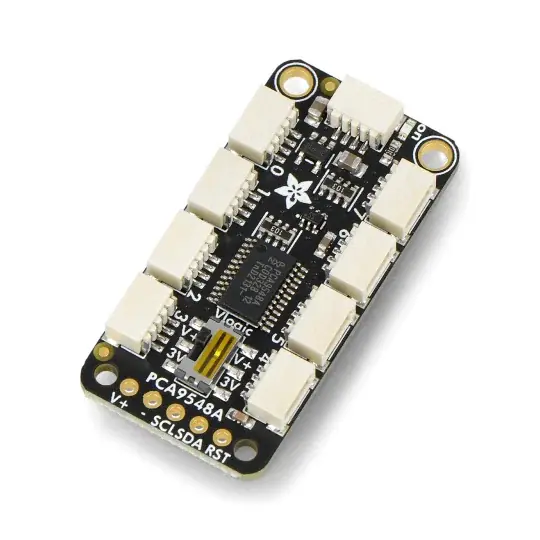

8kanálový modul s I2C multiplexerem – PCA9548 – STEMMA QT / Qwiic – Adafruit 5626.

Příklad schéma zapojení. Předmětem prodeje je pouze rozšiřovač pinů – Raspberry Pi, kabely a periferie nutno dokoupit.

Schéma zapojení a popis pinů

Piny modulu jsou konektory STEMMA QT / Qwiic, které umožňují rychlé připojení k periferním zařízením bez nutnosti pájení. Spojte kolíky podle níže uvedených vztahů:

• VIN – 3 V napájecí kolík (červený vodič)
• GND – uzemnění systému (černý vodič)
• SCL – hodinová linka sběrnice I2C (žlutý vodič)
• SDA – datová linka sběrnice I2C (modrý vodič)

Produkt kompatibilní s Arduino a Raspberry Pi!

Výrobce připravil uživatelskou příručku , která obsahuje podrobný popis pinů a ukázkový kód programu – podívejte se!

Technická specifikace modulu

• Typ: svodový expandér s multiplexerem
• Vestavěný čip: PCA9548
• Počet kanálů: 8
• Komunikační rozhraní: I2C sběrnice
• Adresa sběrnice: 0x70, nastavitelná od 0x70 do 0x77
• Napájecí napětí: 3 V až 5 V nebo 3 V / 500 mA
• Piny: STEMMA QT/Qwiic konektory
• Rozměry desky: 40,6 x 20,2 x 4,8 mm
• Hmotnost: 5,1g

Obsah sady

• Svodový expandér – 8kanálový – s I2C multiplexerem – PCA9548 – STEMMA QT / Qwiic
• Goldpin pás 1×6 – rastr 2,54m

Komponenty obsažené v sadě.
