Super Cena IPS LCD displej – 1,14 '' 240x135px SPI – 65K RGB – Waveshare 18231

Popis

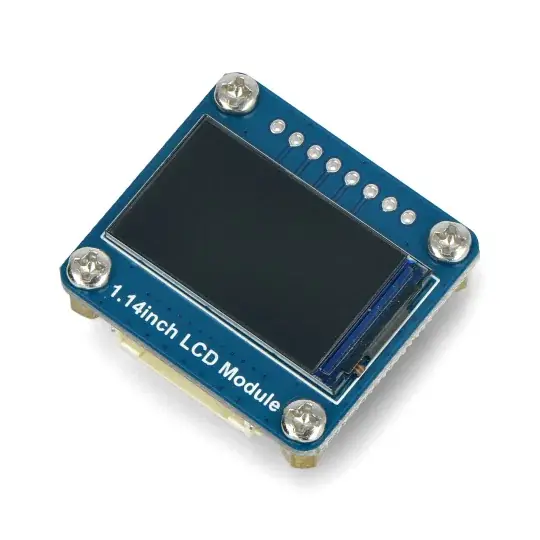

IPS LCD displej vyráběný společností Waveshare. Má úhlopříčku 1,14 „ a rozlišení 240 x 135 px . Zobrazuje 65 tisíc barev v rozsahu RGB , díky čemuž je prezentovaný obraz velmi jasný a správně nasycený. Modul využívá pro komunikaci s mikrokontrolérem sběrnici SPI. Je také vybaven řídicím systémem ST7789. Sada obsahuje vyhrazený 8kolíkový připojovací kabel o délce 20 cm.

Popis produktu: LCD IPS displej – 1,14 “ 240 x 135 px SPI – 65K RGB – Waveshare 18231

Zobrazit IPS LCD z produkce Waveshare. Má úhlopříčku 1,14 „a rozlišení 240 x 135 px . Zobrazuje 65 tisíc barev v rozsahu RGB, díky čemuž je prezentovaný obraz velmi jasný a správně nasycený . Modul využívá pro komunikaci s mikrokontrolérem sběrnici SPI. Je také vybaven řídicím systémem ST7789 . Sada obsahuje vyhrazený 8kolíkový připojovací kabel o délce 20 cm.

IPS LCD displej – 1,14 “ 240 x 135 px SPI – 65K RGB.

Produkt je kompatibilní s Arduino, Raspberry Pi a STM32

Na webu výrobce je stránka produktu Wiki , která obsahuje pokyny pro připojení jednotlivých mikrokontrolérů.

Sada obsahuje také vyhrazený 20 cm připojovací kabel.

Speciální funkce displeje od Waveshare

• Kompatibilní s populárními řadiči, jako jsou Raspberry Pi, Arduino a STM32
• Displej s rozlišením 240 × 135 px
• 65 tisíc barev v rozsahu RGB, díky čemuž je prezentovaný obraz jasný a správně nasycený
• SPI rozhraní pro komunikaci s kontrolérem, díky kterému je uživateli k dispozici více I / O pinů

Obsah soupravy

• LCD 1,14 “ 240 x 135 px displej od Waveshare
• 8kolíkový připojovací kabel o délce 20 cm

Popis zapojení a schéma zapojení

Displej je kompatibilní s populárními řadiči, včetně Arduino , Raspberry Pi nebo STM32 . Obrazovka by měla být připojena k modulu podle následujících závislostí:

• VCC – napájecí napětí 3,3 V / 5 V
• GND – základ systému
• DIN – pin pro zadávání dat rozhraní SPI
• CLK – pin pro zadávání dat hodin rozhraní SPI
• CS – výběr čipu
• DC – pin pro výběr dat / příkazů (vysoký stav – data; nízký stav – příkazy)
• RST – RESET pin (aktivovaný nízkým stavem)
• BL – kolík podsvícení

Schéma připojení displeje k desce Arduino, které není součástí sady. Můžete si je koupit samostatně v našem obchodě.

Displej je vybaven čipem ST7789.

Technická specifikace displeje

• Typ: IPS LCD displej
• Velikost obrazovky: 1,14 “
• Rozlišení: 240 x 135 px
• Velikost displeje: 24,91 x 14,86 mm
• Velikost pixelu: 0,1101 x 0,1035 mm
• Barvy displeje: 65K RGB
• Komunikační rozhraní: 4vodičový SPI
• Integrovaný kontrolní čip: ST7789
• Napájecí napětí: 3,3 V / 5 V
• Rozměry modulu: 35 x 32 mm
