Ovladač stejnosměrného motoru výrobce Pololu. Jednokanálový , vybavený systémem DRV8876 QFN, je napájen napětím od 4,5 V do 37 V. Trvalý proud na kanál je 1,1 A (dočasně až 3,5 A po dobu 1 sekundy). Modul umožňuje ovládat rychlost a směr otáčení jednoho motoru, pouze pomocí dvou pinů mikrokontroléru.

Popis produktu: DRV8876 QFN – jednokanálový motorový ovladač 37 V / 1,1 A – Pololu 4037

Regulátor stejnosměrného motoru od firmy Pololu. Jednokanálový, vybavený systémem DRV8876 QFN, je napájen napětím od 4,5 V do 37 V. Trvalý proud na kanál je 1,1 A (dočasně až 3,5 A po dobu 1 sekundy). Modul umožňuje ovládat rychlost a směr otáčení jednoho motoru, pouze pomocí dvou pinů mikrokontroléru. Regulátor je také vybaven ochranou proti přepólování, příliš nízkému napětí, příliš vysokému proudu a příliš vysoké teplotě. Sada obsahuje konektory goldpin, určené pro samopájení.

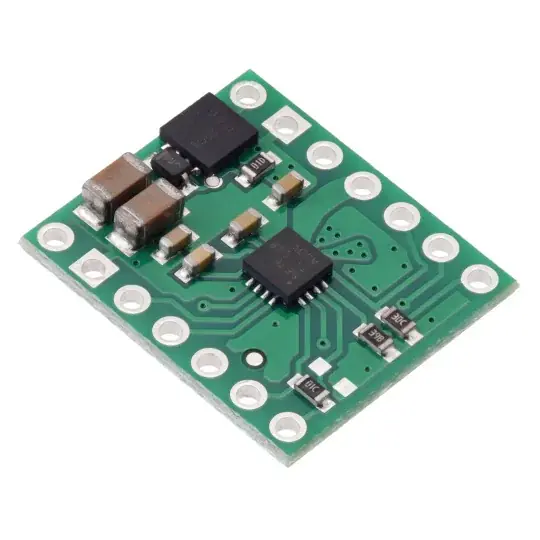

DRV8876 QFN – jednokanálový ovladač pro motory 37 V / 1,1 A – Pololu 4037 – obsah sady. Připojení ovladače motoru DRV8876 QFN.

Připojení ovladače DRV8876 QFN

Napájecí napětí motoru v rozsahu od 4,5 V do 37 V by mělo být připojeno na pin VIN nebo VM. V typické aplikaci stačí připojit dvě ovládací vedení: volbu směru otáčení PHASE a regulaci otáček PWM na pin ENABLE. Standardně je ovladač ve spánkovém režimu – pro jeho ukončení musí být na pin SLEEP napájeno napětí v rozsahu od 1,8 V do 5,5 V. DRV8876 QFN nabízí tři možné režimy ovládání:

  • FÁZE / POVOLIT (PH / EH)
  • PWM (IN / IN)
  • Přes nezávislý poloviční most
Výstupy ovladače DRV8876 QFN
Kolík Výchozí stav Popis
VIN Vstupní napětí od 4,5V do 37V.
GND Hmotnost systému pro motor a logiku.
VM Pin, který umožňuje přístup k napájení motoru po aktivaci ochrany MOSFET proti zpětnému napětí. Lze jej použít k napájení dalších součástí systému s ochranou proti přepólování.
OUT1 Výstup motoru 1.
OUT2 2. výstup motoru.
EN / IN1 NÍZKÝ Pin 1 pro zapnutí / vypnutí FÁZE / POVOLENÍ (PH / EH) motoru.
PH / IN2 NÍZKÝ Pin 2 pro ovládání směru otáčení motoru PHASE / ENABLE (PH / EH).
CHYBA PLOVOUCÍ Otevřený odtok, poruchový výstup aktivován při nízkém stavu. Pin jde nízko po překročení povoleného proudu nebo napětí. Je třeba jej vytáhnout pomocí odporu, aby byl ve výchozím nastavení vysoký.
SPÁT NÍZKÝ Vstup SLEEP způsobí, že ovladač po přechodu do stavu nízké spotřeby přejde do stavu nízké spotřeby. Tento kolík lze také přepnout, aby se odstranil problém zaseknutého nadproudu nebo nadměrné teploty.
VREF Prahové referenční napětí omezující proud.

Specifikace ovladače motoru DRV8876 QFN

  • Počet kanálů: 1
  • Napájecí napětí: 4,5V až 37V
  • Trvalý proud na kanál: 1,1 A
  • Okamžitý proud na kanál: 3,5 A
  • Maximální frekvence PWM: 100 kHz
  • Minimální napětí logiky: 1,8V
  • Maximální logické napětí: 5,5V
  • Ochrana proti přepólování
  • Rozměry: 15,2 x 17,8 mm
  • Hmotnost: 0,9 g

Schéma ovladače DRV8876.

Užitečné odkazy

  • Web výrobce: Pololu # 4037
  • Rozměry dlaždic
  • 3D model řidiče
Napětí z 4,5 V.
Napětí dolů 37 V
Účinnost proudu 1.1 A
Počet kanálů 1
