STM32 NUCLEO-G491RE – STM32G491RE ARM Cortex M4 Top Prodej

Popis

Modul STM32 Nucleo s 32bitovým mikrokontrolérem STM32G491RE, který je vybaven jádrem Arm Cortex-M4 s frekvencí až 170 MHz, 512 kB paměti Flash a 16 kB paměti SRAM. Protože deska patří do rodiny Nucleo-64, je kompatibilní s platformou mbed , má konektory pro připojení překryvů přizpůsobené Arduino Uno a má kolíky ST morpho, které umožňují přístup ke všem pinům GPIO mikrokontroléru.

Popis produktu: STM32 NUCLEO-G491RE – STM32G491RE ARM Cortex M4

Modul STM32 Nucleo s 32bitovým mikrokontrolérem STM32G491RE, který je vybaven jádrem Arm Cortex-M4 s frekvencí až 170 MHz, 512 kB paměti Flash a 96 kB paměti SRAM. Protože deska patří do rodiny Nucleo-64, je kompatibilní s platformou mbed , má konektory pro připojení překryvů přizpůsobené Arduino Uno a má kolíky ST morpho, které umožňují přístup ke všem pinům GPIO mikrokontroléru. Modul pracuje s celou řadou integrovaných vývojových prostředí (IDE), včetně IAR Embedded Workbench, MDK-ARM a STM32CubeIDE. Zařízení je vybaveno debuggerem / programátorem ST-LINK.

Použití konektorů kompatibilních s Arduino Uno v3 umožňuje přímé připojení vyhrazených rozšíření štítu .

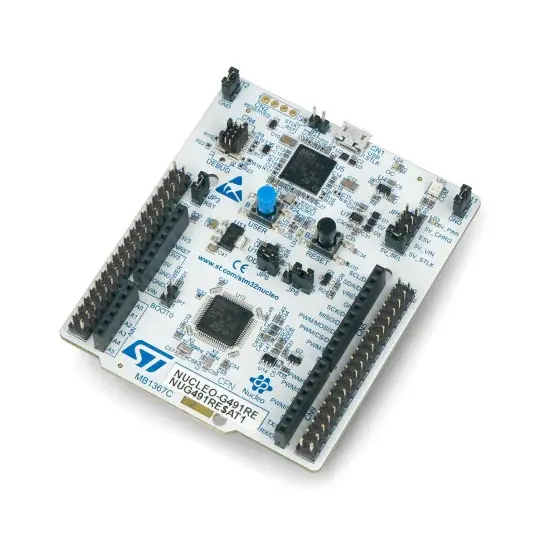

STM32 Nucleo-G491RE.

STM32 Nucleo modul.

Specifikace modulu STM32 NUCLEO-G491RE

• Mikrokontrolér: STM32G491RE
• Paže Kůra 32bitový M4
• Taktovací frekvence: 170 MHz
• Flash paměť: 512 kB
• Paměť SRAM: 96 kB
• DMA: 16 kanálů
• Rozhraní: 3 x SPI, 3 x I2C, 5 x UART, 2 x FDCAN, 1 x LPUART, 1 x SAI, 1 x USB 2.0, 1 x IRTIM, 1 x USB-C
• 3 x ADC převaděče: 16-bit
• 4 x DAC: 12 bitů
• Dva typy konektorů:
  • Konektory pro překrytí kompatibilní s Arduino Uno Rev3
  • Standardní kolíky Morpho STMicroelectronics, umožňující přístup ke všem kolíkům mikrokontroléru
• Modul je kompatibilní se systémem mbed
• Integrovaný debugger / programátor ST-LINK
• Možnost napájení přes USB, ST-LINK nebo přímo přes piny
• Vestavěné 3 LED diody:
• 1 x indikační výkon
• 1 x pro komunikaci
• 1 x k dispozici uživateli
• Dvě tlačítka:
  • 1 x RESET
  • 1 x UŽIVATEL dostupný uživateli
• Tři různá rozhraní prostřednictvím konektoru miniUSB (USB re-enumeration):
  • Virtuální port COM
  • Hromadná paměť
  • Programovací / ladicí port
• Modul podporují nejpopulárnější programovací prostředí, včetně: IAR Embedded Workbench, Keil a GCC
