Popis

STLINK-V3MINIE je modul vyráběný společností STMicroelectronics – lídrem mezi tvůrci polovodičových technologií. Modul využívá rozhraní JTAG / SWD , díky čemuž je vhodný pro ladění a programování libovolných mikrokontrolérů STM32. Virtuální COM port pro hostitelské PC umožňuje komunikaci s cílovým mikrokontrolérem přes rozhraní UART .

Popis produktu: STLINK-V3MINIE – debugger a programátor pro mikrokontroléry STM32 – STMicroelectronics

STLINK-V3MINIE je modul vyráběný společností STMicroelectronics – lídrem mezi tvůrci polovodičových technologií. Modul využívá rozhraní JTAG / SWD , díky čemuž je vhodný pro ladění a programování libovolných mikrokontrolérů STM32 . Virtuální COM port pro hostitelské PC umožňuje komunikaci s cílovým mikrokontrolérem přes rozhraní UART .

Obsah sady

• STLINK-V3MINIE – debugger a programátor pro mikrokontroléry STM32 – STMicroelectronics
• Propojovací kabel

STLINK-V3MINIE – prvky součástí stavebnice.

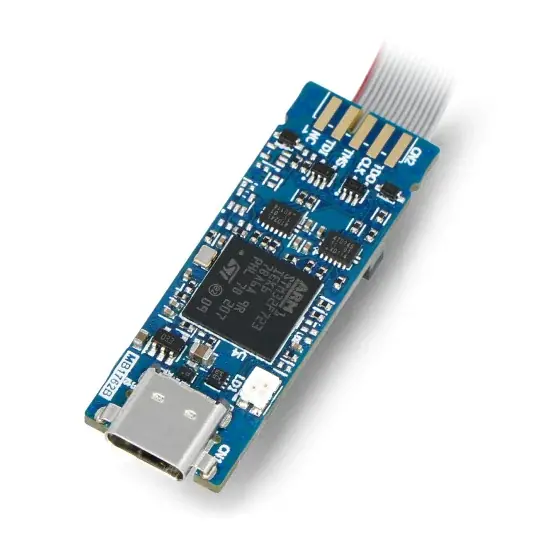

STLINK-V3MINIE – debugger a programátor pro mikrokontroléry, vybavený konektorem USB typu C.

Speciální funkce STLINK-V3MINIE

• Nezávislý programátor / debugger pro mikrokontroléry STM32
• Je vybaven vysokorychlostním rozhraním USB 2.0
• Software se aktualizuje přes USB port
• FLASH programování drag and drop
• Podpora JTAG komunikace, SWD (Serial Wire Debug), SWV (Serial Wire Viewer) a virtuálního COM portu (VCP)

Návod k použití programátoru

1. Nainstalujte nebo aktualizujte IDE nebo STM32CubeProgrammer (STM32CubeProg), abyste podporovali programátor STLINK-V3MINIE s potřebnými ovladači.
2. K propojení STLINK-V3MINIE a programovaného modulu použijte dodaný kabel nebo konektor BTB edge.
3. Pomocí kabelu USB A – USB C připojte STLINK-V3MINIE k počítači.
4. Zkontrolujte, zda je kontrolka COM červená.
5. Otevřete obslužný program nebo softwarový nástroj STM32CubeProgrammer.

Více informací naleznete na stránkách výrobce .

STLINK-V3MINIE – debugger a programátor pro mikrokontroléry STM32 – STMicroelectronics.

STLINK-V3MINIE má kompaktní rozměry, které jsou 15,24 x 43,47 mm.

Technická specifikace modulu

• Účel: programátor / debugger
• Napájení: přes konektor USB typu C
• Podpora JTAG komunikace až do 21 MHz
• Podpora SWD a SWV komunikace až do 24 MHz
• Virtuální COM port: VPC frekvence až 15 Mb/s
• Podporované operační systémy: Windows 10, Linux 64-bit nebo macOS
• Stavová komunikace: dvoubarevná LED
• Konektory desky:
• USB Type-C
• Čepy STDC14 1,27 mm
• 2,0 mm pájecí plošky pro připojení BTB (board to board).
• Rozměry dlaždice: 15,24 x 43,47 mm
