Popis

Modul výrobce Adafruit s Flash pamětí 128 Mb / 16 MB osazený čipem W25Q128 . Má vestavěný měnič napětí , takže může pracovat s deskami napájenými 3,3 V a 5 V. Ke komunikaci s připojenými zařízeními využívá rozhraní SPI.

Popis produktu: SPI FLASH Breakout – modul s Flash pamětí W25Q128 – 128 Mb / 16 MB – Adafruit 5643

Modul výrobce Adafruit s Flash pamětí 128 Mb / 16 MB osazený čipem W25Q128 . Má vestavěný měnič napětí , takže může pracovat s deskami napájenými 3,3 V a 5 V. Ke komunikaci s připojenými zařízeními využívá rozhraní SPI. Používá se v projektech, které vyžadují použití další paměti pro uložení více dat, například obrázků pro podporu zobrazení nebo zvukových klipů.

Produkt kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s modulem. Najdete v něm mimo jiné schéma zapojení jednotlivých pinů a ukázkový kód programu – mrkněte na to!

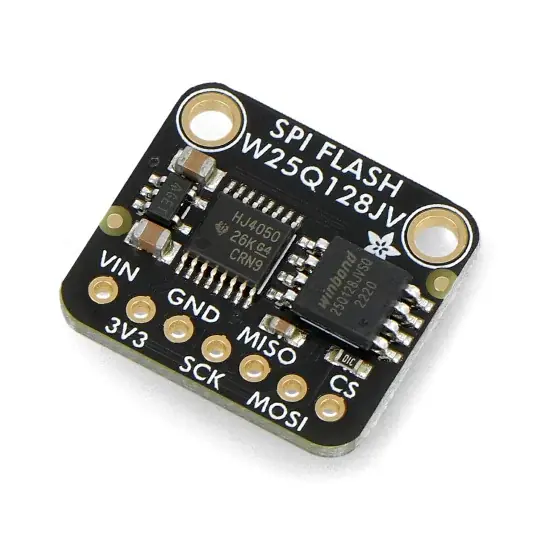

SPI FLASH Breakout – modul s Flash pamětí W25Q128 – 128 Mb / 16 MB – Adafruit 5643.

Schéma zapojení modulu s deskou Metro a prkénkem na krájení (není součástí dodávky, prodává se samostatně).

Popis pinů a schéma zapojení

Deska má výstupy ve formě pájecích plošek , ke kterým by měl být připájen zlatý proužek, který je součástí sady. Modul lze také připojit pomocí kontaktní desky a příslušných vodičů – bez nutnosti pájení. Jednotlivé kolíky by měly být spojeny v souladu s následujícími vztahy:

• VIN – 5V napájecí pin
• 3V3 – 3,3V napájecí kolík
• GND – systémové uzemnění
• SCK – hodinová linka sběrnice SPI
• MISO – vstupní datová linka sběrnice SPI
• MOSI – výstupní datová linka sběrnice SPI
• CS – Chip Select pro SPI

Technická specifikace modulu SPI FLASH Breakout

• Typ: paměťový modul
• Typ paměti: Flash
• Kapacita: 128 MB / 16 MB
• Vestavěný čip: W25Q128
• Komunikační rozhraní: SPI
• Napájecí napětí: 3,3V / 5V
• Rozměry desky: 20,3 x 17,7 x 3,5 mm
• Hmotnost: 1,4g

Obsah sady

• SPI FLASH Breakout – modul s Flash pamětí W25Q128 – 128 Mb / 16 MB – 1 kus
• Proužek Goldpin 1×8 – rastr 2,54 mm – 1 kus

Komponenty obsažené v sadě.
