Speciální Cena Wio Tracker 1110 Dev Board – vývojová sada pro Meshtastic – Seeedstudio 114993370

Popis

Wio Tracker 1110 Dev Board je pokročilá vývojová sada určená k vytváření nízkoenergetických sledovacích zařízení založených na síti Meshtastic LoRa Mesh . Deska Wio Tracker 1110 je založena na Nordic nRF52840 BLE a Semtech LR1110 LoRa, což z ní dělá ideální řešení pro budování spolehlivých komunikačních sítí v místech bez přístupu k telekomunikační infrastruktuře.

Popis produktu: Wio Tracker 1110 Dev Board – vývojový kit pro Meshtastic – Seeedstudio 114993370

Wio Tracker 1110 Dev Board od Seeedstudio je pokročilá vývojová deska , ideální pro nadšence do elektroniky a profesionály, kteří potřebují spolehlivá řešení pro sledování a komunikaci v terénu. Na základě technologie Nordic nRF52840 BLE a Semtech LR1110 pro LoRa nabízí přesné určování polohy GPS , zobrazování dat v reálném čase a možnost rozšíření o moduly Grove . Díky kompatibilitě se softwarem Meshtastic modul umožňuje rychle vytvářet zařízení pracující v mesh sítích, ideální pro monitorování podmínek prostředí v náročném terénu. Otevřená hardwarová a softwarová platforma a podpora komunity Meshtastic umožňují další vývoj a přizpůsobení konkrétním potřebám.

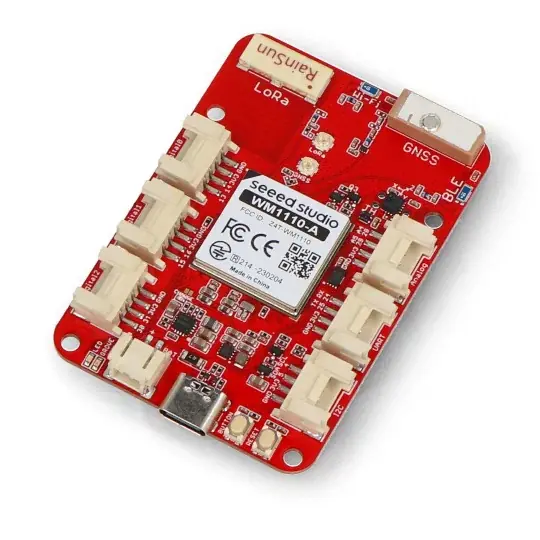

Wio Tracker 1110 Dev Board – vývojová deska pro Meshtastic – Seeedstudio 114993370.

Plug-and-play vývojová sada pro stavbu nízkonapěťových Meshtastic trackerů.

Speciální vlastnosti desky Wio Tracker 1110

• Podpora technologie Meshtastic, umožňující vytváření bezdrátových sítí.
• Kompatibilní s více než 300 senzory Grove, které poskytují rozsáhlou adaptabilitu na různé potřeby monitorování a sledování.
• Vestavěné senzory teploty a vlhkosti a tříosý akcelerometr pro záznam různých údajů o prostředí a pohybu.
• Plně otevřená platforma založená na ekosystémech LR1110 a nRF52840, která nabízí neomezené možnosti aplikací a vývoj open-source projektů.

Příklady aplikací

• Sledování majetku : Sledujte pohyb a umístění cenných aktiv v reálném čase a zároveň sledujte podmínky prostředí.
• Outdoorová dobrodružství : vytváření Meshtastic zařízení pro komunikaci mimo síť během horských nebo kempingových výletů se sledováním polohy a monitorováním teploty a vlhkosti.
• Monitorování životního prostředí : sběr a přenos environmentálních dat ze vzdálených oblastí, podpora výzkumu a ochrany životního prostředí.

Kompatibilita s ekosystémem Grove umožňuje snadné rozšíření o více senzorů a modulů.

Uspořádání prvků.

Uspořádání prvků na desce

1. WiFi anténa
2. LoRa anténa
3. Digitální rozhraní Grove
4. Digitální rozhraní Grove
5. LED napájení
6. Digitální rozhraní Grove
7. Uživatelská LED
8. LED napájení portu Grove
9. Konektor baterie
10. Konektor USB Type-C
11. Uživatelské tlačítko
12. Tlačítko reset
13. I2C rozhraní
14. rozhraní UART
15. Analogové rozhraní Grove
16. Senzor teploty a vlhkosti
17. 3osý akcelerometr
18. Anténa Bluetooth
19. GNSS anténa

Technické specifikace Wio Tracker 1110 Dev Board

• Napájecí napětí: 5 V (USB 2.0 typ C)
• Konektor baterie: 3,7V
• Rozhraní: RFIO, anténní konektor GNSS, anténní konektor LoRa, USB typ C
• Grove konektory: ADC x1, I2C x1, UART x1, digitální x3
• Tlačítka: uživatel (USER), Reset (RESET)
• Externí flash paměť: 4 MB
• LoRa a polohování pomocí Semtech LR1110: (sada používá pouze LoRa RF transceiver)
  • Protokol LoRaWAN: V1.0.4
  • Frekvenční plán: od 863 MHz do 928 MHz
  • Citlivost: -125 dBm při 125K/SF7, -141 dBm při 125K/SF12
  • Maximální výstupní výkon: 20 dBm
  • Technologie určování polohy: GNSS (GPS/BeiDou), WiFi Sniffer
  • Dosah: 2 km až 10 km (závisí na anténě a prostředí)
• Bluetooth (Nordic nRF52840):
  • Verze Bluetooth: 5.3
  • Flash paměť: 1 MB
  • RAM: 256 kB
  • Protokol: Bluetooth LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT a 2,4 GHz proprietární zásobníky
  • Maximální výstupní výkon: 6 dBm
• Vestavěné senzory – senzor teploty a vlhkosti (SHT41):
  • Teplotní rozsah: -40°C až 85°C, přesnost ± 0,2°C
  • Rozsah vlhkosti: 0 % RH až 100 % RH, přesnost ± 1,8 % RH
• Vestavěné senzory – 3osý akcelerometr:
  • Rozsah: ±2g, 4g, 8g, 16g
  • Frekvenční odezva: 0,5 Hz až 625 Hz
  • Citlivost (LSB/g): 1000 (± 2 g) až 83 (± 16 g)

Deska Wio Tracker 1110 založená na systému Nordic nRF52840 a Semtech LR1110.

Prvky obsažené v sadě.

Nastavte obsah

• Wio Tracker 1110 Dev Board x1
• Li-Pol baterie 1x
• Montážní nálepky x1
