Popis

Rozšiřující modul Seeedstudio navržený pro práci s deskami Seeed Xiao a Adafruit QT Py , umožňující konverzi streamu UART na signál RS485 . Díky použitému čipu TP8485E poskytuje modul stabilní komunikaci na vzdálenost až 1200 m , díky čemuž je ideální pro průmyslové, automatizační a IoT aplikace.

‌

Popis produktu: UART – RS485 Converter TP8485E – 5 V / 12 V – Shield pro Seeed Xiao a QT Py – Seeedstudio 113991354

RS485 je spolehlivý standard sériové komunikace, který je široce používán v průmyslu a systémech vyžadujících přenos dat na velké vzdálenosti. Rozšiřující modul od Seeedstudio navržený pro práci s deskami Seeed Xiao a Adafruit QT Py , který vám umožní převést UART stream na signál RS485 . Modul funguje jako poloduplexní transceiver , což znamená, že současně podporuje jednosměrný přenos. Díky napájení 5V nebo 12V a snadnému připojení pomocí 3pinových šroubovacích konektorů je extrémně univerzální a snadno se integruje. Má také přepínač 120R , který umožňuje ukončení sběrnice RS485, což je důležité pro správný přenos v prostředích na velké vzdálenosti.

Výrobce připravil uživatelskou příručku obsahující schéma zapojení a vzorový kód programu – podívejte se!

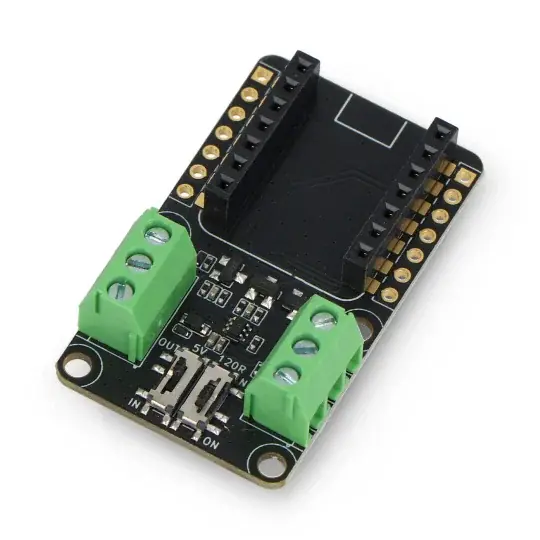

UART – převodník RS485 TP8485E – 5 V / 12 V – stínění pro Seeed Xiao a QT Py – Seeedstudio 113991354.

Převodník pracuje s napájecími zdroji 5 V a 12 V.

Hlavní vlastnosti modulu

• Podpora komunikace RS485 : Převod UART na RS485 pomocí TP8485E
• Velký dosah přenosu : komunikační vzdálenost až 1200 metrů
• Široký rozsah napájecího napětí : může pracovat při 5 V nebo 12 V
• Dvě šroubové svorky : samostatné svorky pro signály RS485 a napájení
• 120R Termination Switch : umožňuje nastavit odpor na koncích sběrnice
• 5V Input/Output Mode : Volitelný mezi vstupním a výstupním režimem pro napájení
• Kompaktní velikost : ekvivalentní velikosti dvou desek Xiao, což usnadňuje integraci

Špendlíky na desce

Modul má několik důležitých pinů a přepínačů, které umožňují jeho správnou konfiguraci:

• Napájecí vstupy:
  • 5V – standardní napětí pro většinu zařízení
  • 12V – volitelný zdroj pro náročnější aplikace
• Signálové konektory RS485:
  • RS485_A – první diferenciální vodič RS485
  • RS485_B – druhý diferenciální vodič RS485
  • GND – signálová zem
• Konfigurační přepínače:
  • Přepínač 5V OUT/IN – umožňuje nastavit napájení jako vstup nebo výstup
  • 120R Switch – umožňuje přidat zakončovací odpor 120 Ω

Popis pinoutu.

Převodník umožňuje přenášet signál na vzdálenost až 1200 m.

Připojení a programování

Připojení modulu je intuitivní – stačí připojit signály RS485_A a RS485_B na sběrnici RS485 a zajistit odpovídající napájení (5 V nebo 12 V). Pokud je modul použit na dlouhé komunikační lince, vyplatí se aktivovat přepínač 120R, aby bylo zajištěno správné impedanční přizpůsobení sběrnice. Modul pracuje s Arduino IDE a MicroPython , což umožňuje snadnou konfiguraci a programování. Díky tomu lze modul snadno použít v aplikacích, jako je průmyslová automatizace, monitorovací systémy a sběr dat.

Technické specifikace převodníku

• Komunikační rozhraní: RS485
• Komunikační systém: TP8485E (poloviční duplexní transceiver)
• Šroubovací konektory: 3-pin pro signál RS485, 3-pin pro napájení
• Přenosová vzdálenost: až 1200 m
• Přenosová rychlost: až 250 kb/s
• Napájecí napětí: 5 V nebo 12 V DC
• Kompatibilita: Seeed Xiao, Adafruit QT Py
• Rozměry: cca. 42 x 35 mm

Obsah sady

• 1x převodník UART – RS485 TP8485E – 5V / 12V – Shield pro Seeed Xiao a QT Py – Seeedstudio 113991354

Deska je plně kompatibilní s Seeed Xiao a Adafruit QT Py.
