Speciální Cena STM32F411CEU6 – BlackPill v3.1 vývojová deska s mikrokontrolérem STM32F411CEU6 – WeAct Studio

Popis

Deska BlackPill ve verzi 3.1 vybavená mikrokontrolérem STM32F411CEU6 , konektorem USB typu C, přídavným uživatelem programovatelným tlačítkem, LED diodou, vestavěnými hodinami RTC, 16kanálovým A / C převodníkem. Má 512 kB paměti Flash a 128 kB paměti SRAM. K dispozici jsou také populární rozhraní SPI, I2C, USART a SDIO. Sada obsahuje společně s deskou 2 20pinové proužky goldpin a 4pinové proužky.

Popis produktu: Vývojová deska BlackPill v3.1 s mikrokontrolérem STM32F411CEU6 – WeAct Studio

Deska BlackPill ve verzi 3.1 je vybavena mikrokontrolérem STM32F411CEU6 , konektorem USB typu C , dalším uživatelem programovatelným tlačítkem, LED diodou, vestavěnými hodinami RTC, 16kanálovým A / C převodníkem. Má 512 kB paměti Flash a 128 kB paměti SRAM. K dispozici jsou také populární rozhraní SPI, I2C, USART a SDIO. Sada obsahuje společně s deskou 2 20pinové proužky goldpin a 4pinové proužky. Desku lze programovat pomocí externího programátoru SWD nebo pomocí převaděče USB-UART (není součástí dodávky) a předem nahraný do mikrokontroléru bootloaderu. Provozní režim se konfiguruje pomocí tlačítka BOOT. BlackPill lze programovat v MicroPython a Arduino.

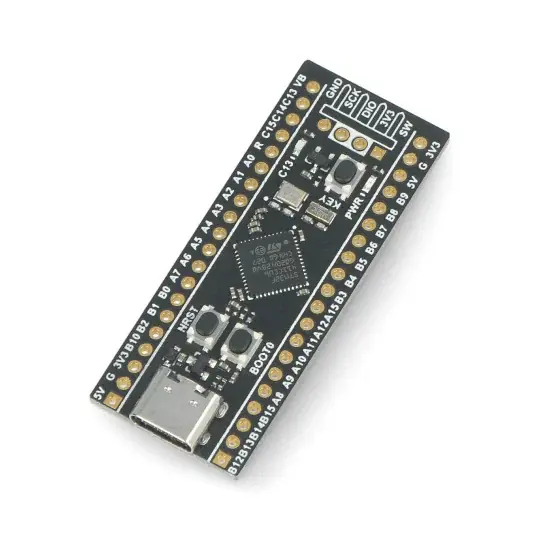

Vývojová deska BlackPill v3.1 s mikrokontrolérem STM32F411CEU6 – WeAct Studio.

Přesné rozměry desky BlackPill.

I / O piny na desce BlackPill.

Specifikace desky BlackPill

• STM32F411CEU6 100 MHz mikrokontrolér
• Jádro: ARM CORTEX M4 32-bit s podporou FPU
• 25MHz krystalový oscilátor a 32,768kHz 6PF nízkorychlostní krystalový oscilátor
• Verze V3.1
• I / O rozhraní 2 x 20 pinů
• Podpora rozhraní:
• 3 x USART
• 3 x I2C
• 5 x SPI
• 1 x USB
• Tlačítka:
• resetovací klíč
• Klíč BOOT0
• uživatelský klíč (PA0)
• Resetovací klíč NRST
• Použití nejnovějšího originálního čipu ST
• Flash paměť: 512 KB
• Paměť SRAM: 128 kB
• Napájecí napětí: od 3,3 V do 5 V.
• Port: USB Type-C
• Ladicí konektor SWD
• Kontrolka LED napájení a uživatele
• Pozlacené kolíky
• Podpora programování MicroPython se softwarem MicroPython k dispozici
• Podpora programování v jazyce Arduino a C.
• Rozměry: 53 x 21 x 5 mm

Obsah soupravy

• Vývojová deska BlackPill v3.1 s mikrokontrolérem STM32F411CEU6
• 2 x goldpin strip, 20kolíkový rozteč 2,54 mm
• 1 x goldpin 4kolíkový pásek, rozteč 2,54 m

Prvky zahrnuté v sadě.

‌
