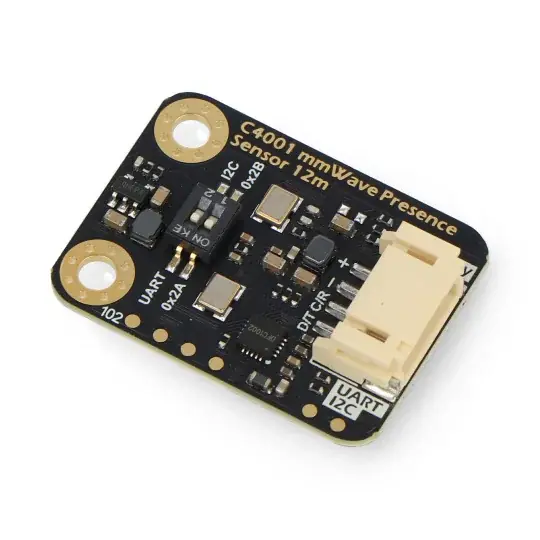

Speciální Cena Gravitace – Senzor detekce lidské přítomnosti – C4001 – Senzor mmWave 24GHz – DFRobot SEN0610

Popis

Gravity C4001 je snímač detekce přítomnosti pracující na principu milimetrových vln ( 24 GHz ) s dosahem až 12 metrů . Podporuje rozhraní Gravity a komunikaci I2C a UART . Kompatibilní s Arduino, Raspberry Pi a ESP32 / ESP8266. Díky technologii FMCW je ideální pro projekty detekce lidské přítomnosti, monitorování prostředí a aplikace monitorování v reálném čase.

Popis produktu: Gravitace – Senzor detekce lidské přítomnosti – C4001 – Senzor mmWave 24 GHz – DFRobot SEN0610

Snímač přítomnosti C4001 od DFRobot využívá technologii milimetrových vln s frekvencí 24 GHz a poskytuje úhel detekce 100° horizontálně. Nabízí dosah detekce přítomnosti až 8 m a rozsah měření pohybu až 12 m . Na rozdíl od infračervených senzorů dokáže C4001 detekovat statické i pohybující se objekty a je vysoce odolný vůči změnám teploty a okolního světla. Díky modulaci FMCW umožňuje měření vzdálenosti a rychlosti (od 0,1 m/s do 10 m/s), což umožňuje přesné sledování v reálném čase. Může pronikat materiály, jako jsou tkaniny a sklo, takže je ideální pro různé podmínky. Je vybavena rozhraním Gravity a komunikací I2C a UART a je kompatibilní s platformami Arduino, Raspberry Pi a ESP32.

Výrobce připravil podrobnou uživatelskou příručku , která výrazně usnadňuje používání modulu – podívejte se!

Gravity – Senzor detekce lidské přítomnosti – C4001 – Senzor mmWave 24 GHz – DFRobot SEN0610.

Senzor C4001 dokáže detekovat statické i pohybující se objekty.

Hlavní vlastnosti senzoru

• Komunikační metody : podporuje dvě komunikační rozhraní – I2C a UART
• Rozhraní : Používá rozhraní Gravity pro snadnou integraci s různými platformami
• Detekce lidské přítomnosti : dosah detekce přítomnosti až 8 metrů, detekce pohybu až 12 metrů
• Měření vzdálenosti : rozsah měření je od 1,2 m do 12 m
• Měření rychlosti : umožňuje detekci rychlostí od 0,1 m/s do 10 m/s
• Vysoká odolnost proti rušení : není ovlivněna podmínkami, jako je sníh, mlha, teplota, vlhkost, prach, světlo nebo hluk
• Kompaktní velikost : díky malým rozměrům se snadno integruje

Detekce lidské přítomnosti, vzdálenosti a rychlosti

Ve srovnání s jinými typy senzorů obsazenosti, jako jsou infračervené senzory, má senzor C4001 milimetrových vln výhodu v tom, že je schopen detekovat statické i pohybující se objekty . Je také vysoce odolný proti rušení, díky čemuž je méně náchylný na změny teplot, rozdíly v osvětlení a okolní hluk. Bez ohledu na to, zda osoba sedí, spí nebo se pohybuje, senzor okamžitě a přesně detekuje její přítomnost. Snímač přítomnosti C4001 využívá k měření vzdálenosti a rychlosti modulaci FMCW. Jeho maximální dosah detekce je 12 m a rozsah měření rychlosti od 0,1 m/s do 10 m/s.

Modul pro komunikaci využívá rozhraní I2C a UART.

Schéma propojení senzoru s minipočítačem.

FMCW (frekvenčně modulovaná spojitá vlna)

Modulace FMCW je radarový systém, který vysílá souvislou sérii signálů na měnících se frekvencích a přijímá odražené signály. To vám umožní měřit vzdálenost, rychlost a úhel . Ve srovnání s pulzními radary umožňuje radar FMCW kontinuální měření vzdálenosti a přesné určení rychlosti objektů, díky čemuž je ideální pro sledování pohybu. Kromě toho nabízí vysoké rozlišení měření a nevyžaduje čekání na návrat echo signálů , což z něj činí vynikající řešení pro monitorování v reálném čase.

Způsoby instalace senzoru

Snímač obsazení milimetrových vln je citlivý na montáž a nesprávné umístění může negativně ovlivnit jeho výkon a funkčnost. Existují čtyři běžně používané způsoby instalace tohoto modulu:

• Horní montáž : snímač je namontován na strop, což umožňuje široké zorné pole a efektivní detekci přítomnosti shora
• Spodní montáž : umístění senzoru na spodku místnosti může být užitečné v situacích, kdy je vyžadována detekce přítomnosti v těsné blízkosti podlahy
• Horizontální instalace : horizontální instalace senzoru zajišťuje detekci v různých směrech, což je výhodné v místnostech s velkou plochou
• Úhlová montáž : umožňuje snímači směřovat dolů, což je ideální pro monitorování oblastí se specifickým dosahem, což poskytuje lepší detekci ve zvoleném směru

Každá z těchto metod má své aplikace, proto je důležité přizpůsobit způsob instalace konkrétním potřebám aplikace.

Možné způsoby instalace snímače.

Prvky obsažené v sadě.

Technické specifikace senzoru DFRobot SEN0610

• Provozní napětí: 3,3V až 5V
• Maximální dosah detekce: 12 m
• Detekční úhel: 100° x 80°
• Modulační režim: FMCW
• Provozní frekvence: 24 GHz
• Provozní teplota: od -40°C do 85°C
• Rozměry: 22 x 30 mm

Nastavte obsah

• Gravitace – Senzor detekce lidské přítomnosti – C4001 – Senzor mmWave 24 GHz – DFRobot SEN0610
• 4pinový gravitační kabel
