Speciální Cena FireBeetle ESP32 -E – IoT WiFi, Bluetooth – s konektory – DFRobot DFR0654 -F

Popis

FireBeetle ESP32-E je modul s mikrokontroléremkompatibilní s moduly ze série FireBeetle V2. Lze jej naprogramovat pomocí Arduino IDE. FireBeetle ESP32-E integruje dvoujádrový modul ESP-WROOM-32 , podporující komunikaci v režimu MCU, WiFi a Bluetooth.

Popis produktu: FireBeetle ESP32 -E – IoT WiFi, Bluetooth – s konektory – DFRobot DFR0654 -F

FireBeetle ESP32-E je modul s mikrokontrolérem,kompatibilní s moduly ze série FireBeetle V2. Lze jej naprogramovat pomocí Arduino IDE. FireBeetle ESP32-E integruje dvoujádrový modul ESP-WROOM-32 , podporující komunikaci v režimu MCU, WiFi a Bluetooth . Mikrokontrolér je vybaven 4 MB flash pamětí a 520 KB pamětí SRAM. Taktovací frekvence procesoru je 240 MHz. Deska má také konektor USB typu C a konektor GDI, který umožňuje připojenídispleje . Vestavěné RGB LED diody signalizují pracovní stav FireBeetle ESP32-E.

Produkt je kompatibilní s Arduino
Výrobce poskytuje Wiki stránku produktu , která obsahuje podrobnou uživatelskou příručku a ukázkové kódy programů.

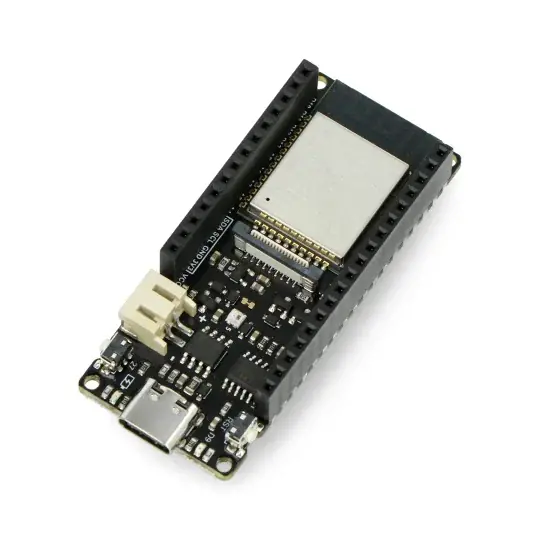

FireBeetle ESP32 -E – IoT WiFi, Bluetooth – s konektory.

Sada obsahuje zlaté piny a zásuvky – rozteč 2,54 mm.

Přehled funkcí

• Kompatibilní s řadou produktů DFRobot FireBeetle V2
• Programováno pomocí Arduino IDE
• Vybaven dvoujádrovým procesorem ESP32-E
• GDPI konektor, který vám umožní pohodlně připojit displej

Obsah sady

• Deska FireBeetle ESP32-E s konektory
• Přímá zásuvka 1×14 pinů – rozteč 2,54 mm
• Přímá zásuvka 1×18 pinů – rozteč 2,54 mm
• Goldpin konektor 1×14 pin – rozteč 2,54 mm
• Goldpin zástrčka 1×18 pin – rozteč 2,54 mm

Popis pinů FireBeetle ESP32-E

• GND – základ systému
• VCC – 5V napájecí pin
• 3V3 – napájecí pin 3,3 V
• RST – pin RESET
• EN – ovládací pin regulátoru 3,3 V
• GPIO
  • od D2 do D13 – piny pro všeobecné použití
  • od A0 do A4 – analogové vstupní piny
• SDA – pin datové linky rozhraní I2C
• SCL – pin hodinové linky rozhraní I2C
• SCK / MOSI / MISO – piny rozhraní SPI

Popis pinů modulu.

Modul je vybaven dvoujádrovým procesorem Tensilica LX6.

Technická specifikace FireBeetle

• Systém: ESP-WROOM-32
• Procesor:
  • dvoujádrový Tensilica LX6
  • Taktovací frekvence: 240 MHz
  • Flash paměť: 4 MB
  • Paměť SRAM: 520 kB
• Standard WiFi: 802.11 b / g / n / d / e / i / k / r
• Rozsah podporovaných frekvencí: od 2,4 GHz do 2,5 GHz
• Protokol Bluetooth: Vyhovuje standardům Bluetooth v4.2 BR / EDR a BLE
• Konektor: USB typu C.
• USB nabíjení podporováno
• Převodník USB na UART: CH340K
• Napájecí napětí: 3,3 V / 5 V
• Spotřeba energie: 10 µA
• Závěry:
  • analogové piny – 5 ks
  • digitální piny – 10 ks
  • UART – 1 ks.
  • I2C – 1 ks.
  • SPI – 1 ks.
  • GDI – 1 položka
• Signalizace: vestavěné RGB LED
• Konektory kompatibilní s řadou FireBeetle V2
• Rozsah provozních teplot: -40 ° C až 85 ° C
• Průměr montážního otvoru: 2 mm
• Velikosti dlaždic: 25,4 mm x 60 mm
• Hmotnost: 23 g
