SparkFun Qwiic SHIM – Qwiic I2C konektor pro Raspberry Pi – SparkFun DEV-15794 Oblíbený

Popis

SparkFun Qwiic SHIM je malý modul aplikovaný na GPIO piny Raspbery, se kterým snadno vybavíte minipočítač s Qwiic konektorem. Modul se zapojuje přímo do GPIO konektorů Raspberry Pi odpovídajících rozhraní I2C , bez nutnosti pájení. Konstrukce desky umožňuje umístit na ni další rozšíření Raspberry Pi v podobě překryvů GPIO (HAT) a vytvořit tak takzvaný stack .

Popis produktu: SparkFun Qwiic SHIM – Qwiic I2C konektor pro Raspberry Pi – SparkFun DEV-15794

SparkFun Qwiic SHIM je malý modul aplikovaný na GPIO piny Raspberry Pi , se kterým můžete snadno vybavit svůj minipočítač Qwiic konektorem. Modul se zapojuje přímo do GPIO konektorů Raspberry Pi odpovídajících rozhraní I2C , bez nutnosti pájení. Konstrukce desky umožňuje umístit na ni další rozšíření Raspberry Pi v podobě překryvů GPIO (HAT) a vytvořit tak takzvaný stack .

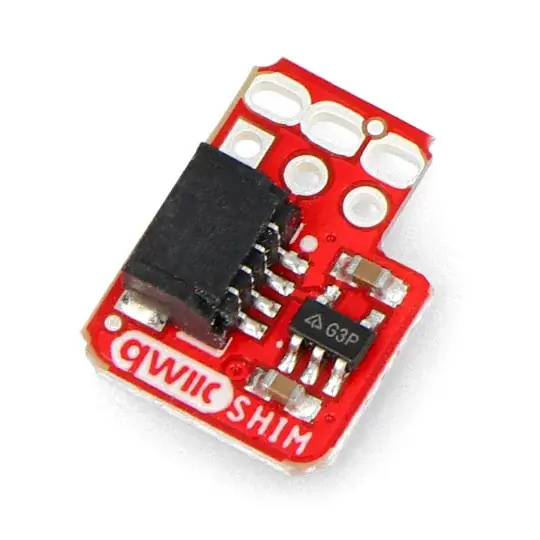

Qwiic SHIM pro Raspberry Pi.

Systém Qwiic

Ekosystém Qwiic zahrnuje širokou škálu senzorů a elektronických součástek založených na komunikační sběrnici I2C a připojených pomocí vyhrazených kabelů . Hlavním předpokladem tohoto řešení je usnadnění procesu prototypování. Všechny prvky podporující standard Qwiic využívají běžný, 4pinový JST konektor s roztečí 1 mm. To snižuje množství místa potřebného na desce plošných spojů a nevyžaduje pájení. Chrání také před spojením v rozporu s polaritou. Modul SHIM je dále vybaven regulátorem 3,3 V, který umožňuje připojit libovolnou desku s konektorem Qwiic.

Specifikace Qwiic SHIM

• Regulátor 3,3V
• Konektor: Qwiic
• Rozhraní: I2C
• Formát HAT
• Není nutné pájení
• Rozměry: 10,2 x 14 mm

Modul s konektorem Qwiic.

‌
