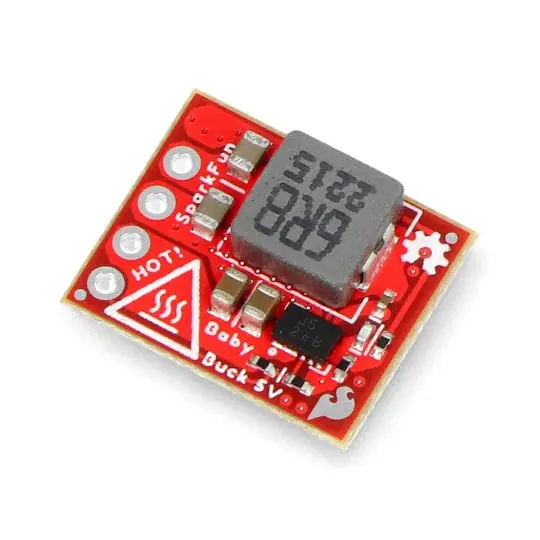

SparkFun BabyBuck Regulator Breakout – step-down měnič 5V 3A – AP63357 – SparkFun COM-21256 Top Prodej

Popis

Snižovací měnič ve verzi BabyBuck vybavený regulátorem napětí AP63357 od Diodes Inc. Jeho pomocí převedete vstupní napětí v rozsahu od 6 V do 32 V na výstupní napětí 5 V s proudovou účinností 3 A.

Popis produktu: SparkFun BabyBuck Regulator Breakout – step-down měnič 5 V 3 A – AP63357 – SparkFun COM-21256

Snižovací měnič ve verzi BabyBuck vybavený regulátorem napětí AP63357 od Diodes Inc. Jeho pomocí převedete vstupní napětí v rozsahu od 6 V do 32 V na výstupní napětí 5 V s proudovou účinností 3 A. Modul má plně integrovaný 74 mOhm MOSFET na horní straně a 40 mOhm MOSFET na spodní straně, což poskytuje vysoce efektivní DC-DC konverzi. Na zadní stranu modulu výrobce umístil měděnou podložku, která odvádí přebytečné teplo generované deskou při provozu.

Výrobce připravil podrobnou uživatelskou příručku , díky které je mnohem snazší začít pracovat se SparkFun Buck Regulator Breakout – podívejte se!

SparkFun BabyBuck Regulator Breakout – step-down měnič 5 V 3 A – AP63357 – SparkFun COM-21256.

V zadní části modulu je umístěn prvek odvádějící vzniklé teplo.

Popis pinu

Deska má výstupy ve formě pájecích plošek, ke kterým by měly být připájeny a připojeny vodiče podle následujících závislostí:

• 5V – výstupní napětí (nastavitelné 5V)
• GND – systémové uzemnění
• VIN – vstupní napětí od 6V do 32V
• EN – vysokonapěťový ovládací kolík

V nabídce je i verze převodníku AP63357 se šroubovým připojením .

Technická specifikace převodníku

• Typ měniče: step-down
• Vstupní napětí: 6V až 32V
• Výstupní napětí: 5V
• Trvalý výstupní proud: 3 A (podle specifikace má systém proudovou účinnost 3,5 A, výrobce však upozorňuje, že z důvodu velkého zahřívání modulu nemusí být tato hodnota dosažitelná)
• Referenční napětí: 0,8V ± 1%
• Klidový proud: 22 µA
• Spínací frekvence: 450kHz
• Podporuje pulzně frekvenční modulaci (PFM): až 86% účinnost při zátěži 5 mA
• Patentovaný design poskytuje nejlepší redukci EMI
• Frekvenční rozprostřené spektrum (FSS) pro redukci EMI
• Režim LDO
• Bezpečnostní:
  • podpěťový zámek (UVLO)
  • podpěťové výstupy (UVP)
  • limit špičkového proudu cyklus po cyklu
  • tepelné vypnutí

SparkFun BabyBuck Regulator Breakout.
