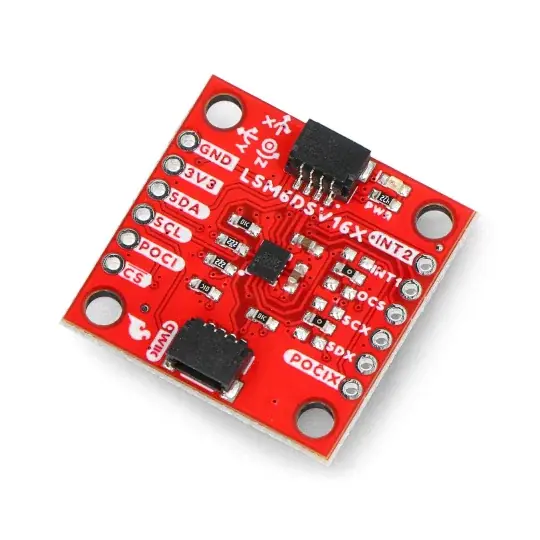

SparkFun 6DoF IMU Breakout – LSM6DSV16X – 3osý akcelerometr a gyroskop – Qwiic – SparkFun SEN-21325 Levný

Popis

SparkFun 6DoF IMU Breakout LSM6DSV16X Qwiic je pokročilý modul inerciálního senzoru, který má vestavěný akcelerometr a gyroskop a nabízí přesnou detekci pohybu v šesti stupních volnosti. Snímač je vybaven trojjádrovými funkcemi pro zpracování dat UI, EIS a OIS a disponuje inteligentní pamětí FIFO o kapacitě 4,5 kB .‌

Popis produktu: SparkFun 6DoF IMU Breakout – LSM6DSV16X – 3osý akcelerometr a gyroskop – Qwiic – SparkFun SEN-21325

SparkFun 6DoF IMU Breakout LSM6DSV16X Qwiic je moderní inerciální modul IMU senzoru , který se zaměřuje na určování polohy. Snímač má 3osý digitální akcelerometr a gyroskop a poskytuje podrobnou analýzu pohybu v šesti stupních volnosti . Snímač má navíc inteligentní paměť FIFO s kapacitou 4,5 kB , která umožňuje efektivní manipulaci s velkým množstvím dat bez zatížení hlavního procesoru systému. Senzor navržený s ohledem na mobilní aplikace je kompatibilní s Androidem a nabízí širokou škálu měření zrychlení a úhlové rychlosti, díky čemuž je vhodný pro pokročilé navigační systémy.

V naší nabídce je i verze SparkFun Micro 6DoF IMU Breakout . Šek!

SparkFun 6DoF IMU Breakout – LSM6DSV16X – 3osý akcelerometr a gyroskop – Qwiic – SparkFun SEN-21325.

Deska má akcelerometr a gyroskop pro detekci pohybu.

Hlavní vlastnosti vývojové desky

• Umožňuje integraci se systémy AI
• Má dvě I2C adresy: výchozí 0x6B a 0x6A, což usnadňuje integraci s různými systémy
• Obsahuje pokročilý systém IMU LSM6DSV16X, který zaručuje spolehlivost a přesnost měření
• Nabízí trojitá jádra pro zpracování dat uživatelského rozhraní, elektronickou stabilizaci obrazu EIS a optickou stabilizaci obrazu OIS
• Je kompatibilní s Androidem, což usnadňuje integraci s mobilními zařízeními
• Umožňuje plné nastavení měřítka pro akcelerometr a gyroskop

Trojitá jádra pro zpracování dat

Zařízení má také trojitá jádra pro zpracování dat. Každé jádro je věnováno různým úkolům – jedno se zabývá uživatelskými interakcemi uživatelského rozhraní, druhé se zabývá elektronickou stabilizací obrazu EIS a třetí je zodpovědné za optickou stabilizaci obrazu OIS . Tato konfigurace umožňuje přesné zpracování pohybových dat, od detekce uživatelských gest až po pokročilou stabilizaci obrazu v mobilních zařízeních a fotoaparátech.

Modul analyzuje pohyb až v 6 stupních volnosti.

Zařízení má vestavěnou paměť FIFO o kapacitě 4,5 kB.

Technické specifikace desky

• Vestavěný čip: LSM6DSV16X
• Typ modulu: IMU senzor
• Stupně volnosti: 6
• Senzor: 3osý digitální akcelerometr a gyroskop
• Zpracování dat: Ke zpracování dat uživatelského rozhraní, EIS a OIS využívá trojitá jádra
• Rozhraní: I2C s adresami 0x6B (výchozí) a 0x6A
• Rozsah měření zrychlení: ±2 / ±4 / ±8 / ±16 g
• Rozsah měření úhlové rychlosti: ±125 / ±250 / ±500 / ±1000 / ±2000 /±4000 dps
• Kapacita FIFO: inteligentní FIFO až 4,5 kB
• Napájecí napětí: 1,71V až 3,6V
• Vestavěné teplotní čidlo: ano
• Kompatibilita se systémem Android: ano
• Krokoměr: ano
• Piny: 2x konektor Qwiic, pájecí plošky
• Rozměry: 25,4 x 25,4 mm
