Solární nabíječka USB/DC pro Li-Ion a Li-Pol baterie – Adafruit 390 Zlevněný

Popis

Nabíječka pro jednočlánkové Li-Ion nebo Li-Pol baterie napájené ze zásuvky USB typu C nebo DC 5,5 / 2,1 mm konektoru s možností připojení solárního článku . Maximální napájecí napětí je 6 V a nastavený rychlonabíjecí proud článku je 500 mA s možností jeho změny. Disponuje systémem, který automaticky upravuje proud pro dosažení vyšší účinnosti.

Popis produktu: USB/DC solární nabíječka pro Li-Ion a Li-Pol baterie – Adafruit 390

Nabíječka pro jednočlánkové Li-Ion nebo Li-Pol baterie napájené ze zásuvky USB typu C nebo DC 5,5 / 2,1 mm konektoru s možností připojení solárního článku . Maximální napájecí napětí je 6 V a nastavený rychlonabíjecí proud článku je 500 mA s možností jeho změny změnou odporu. Má systém MCP73871 , který automaticky upravuje proud pro dosažení vyšší účinnosti. Je také možné připojit NTC termistor pro sledování teploty článku.

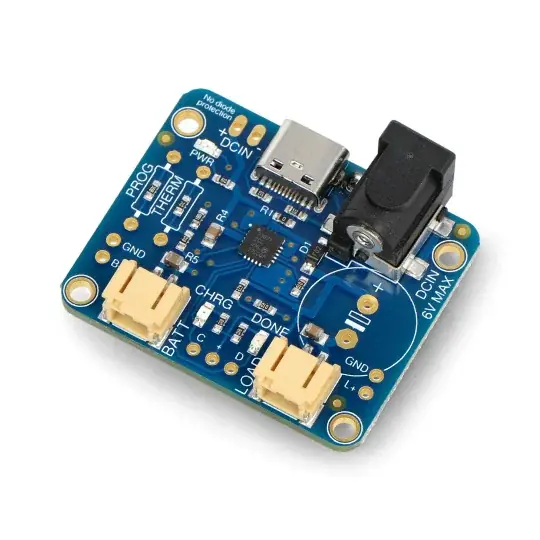

Solární nabíječka USB/DC pro Li-Ion a Li-Pol baterie – Adafruit 390.

Nabíječka lithiových baterií s možností připojení solárního článku.

Připojení nabíječky ke zdroji napájení

Uživatel má přístup k DC 5,5 / 2,1 mm napájecím vstupům, USB typu C a pájecím ploškám pro fotovoltaický článek. Konektory Li-Ion / Li-Pol baterie i zátěžový konektor jsou 2kolíkové konektory JST . Aby byl zajištěn stabilní provoz, měl by být připájený kondenzátor THT k modulu.

Změna hodnoty nabíjecího proudu

Pro změnu hodnoty maximálního nabíjecího proudu baterie vyměňte 2 kΩ SMD rezistor připájený na desce za jiný, kde se proud vypočítá ze vzorce: 1000 V/PROG , kde PROG je hodnota pájeného rezistoru . Maximální podporovaný proud je 1 A , získaný při použití odporu 1 kΩ. SMD rezistor je možné nahradit prvkem THT . K tomuto účelu výrobce použil na desce přídavné pájecí plošky.

Monitorování teploty baterie

Systém MCP73871 umožňuje sledovat teplotu připojené Li-Ion / Li-Pol baterie prostřednictvím 10k NTC termistoru . Není součástí sady a je nutné jej zakoupit samostatně. Jeho montáž spočívá v odpájení SMD odporu a jeho nahrazení termistorem. Pro tento účel byly k dispozici další pájecí plošky THT .

Specifikace nabíječky pro Li-Ion a Li-Pol články

• Maximální vstupní napětí: 6V
• Maximální nabíjecí proud: 500 mA nastavitelný od 50 mA do 1 A
• Spolupráce s články 3,7 V / 4,2 V
• Nabíjení přes USB typ C, 2,1mm Jack konektor nebo 6V fotovoltaický článek
• Signalizace napájení, nabíjení a konce nabíjení pomocí LED
• Indikátor slabé baterie
• Schopnost sledovat teplotu baterie pomocí termistoru (není součástí dodávky)
• Rozměry modulu: 41 mm x 33 mm x 2 mm

Obsah sady

• Modul solární nabíječky
• JST 2kolíkový kabel ke konektoru baterie nebo zátěže
• Stabilizační kondenzátor pro instalaci do projektu

Obsah sady.

‌
