Popis

Soft Power Switch Mk2 od SparkFun je pasivní vypínač On/Off , který vám umožní spustit a bezpečně vypnout váš systém krátkými stisky tlačítka. Dlouhé podržení tlačítka však vynutí vypnutí napájení. Verze Mk2 podporuje napětí od 1,8V do 5,5V a je určena pro použití s jednotlivými Li-Pol články s vestavěným 2pinovým JST konektorem, takže typické jmenovité napětí bude 3,7V Produkt má vestavěnou 2A samoresetovací pojistku, LED indikátory a možnost připojení většího externího tlačítka.

‌

Popis produktu: Soft Power Switch Mk2 – JST 2mm – power switch – SparkFun PRT-26993

Soft Power Switch Mk2 od SparkFun je pasivní vypínač On/Off , který vám umožní spustit a bezpečně vypnout váš systém krátkými stisky tlačítka. Dlouhé podržení tlačítka však vynutí vypnutí napájení. Verze Mk2 podporuje napětí od 1,8V do 5,5V a je určena pro použití s jednotlivými Li-Po články s vestavěným 2pinovým JST konektorem, takže typické jmenovité napětí bude 3,7V Produkt má vestavěnou 2A samoresetovací pojistku, LED indikátory a možnost připojení většího externího tlačítka.

Soft Power Switch Mk2 – JST 2mm – power switch – SparkFun PRT-26993.

Soft Power Switch Mk2.

Vlastnosti Soft Power Switch Mk2

• Kompatibilní s Arduino – modul umožňuje vytvářet projekty s minipočítačem Arduino
• Vestavěné momentální tlačítko – podržením tlačítka po dobu 10 sekund dojde k vypnutí napájení
• Pracuje od 1,8V do 5,5V – minimální vstupní napětí je 1,8V a maximální je 5,5V . Deska je navržena pro použití s jednoduchými Li-Pol články s vestavěným 2pinovým JST konektorem, takže typické jmenovité napětí bude 3,7V

Pozor! Modul není určen pro práci se střídavými zátěžemi – podporuje pouze stejnosměrné zátěže do 5,5 V.

Kolíky modulu

Modul má na desce dva 2 mm konektory JST a také pájecí plošky s následujícími vývody:

• VIN – napěťový vstup (od 1,8 V do 5,5 V). Napětí dodávané na tento kolík je z jedné Li-Po baterie, která je nominálně kolem 3,7V.
• VOUT – výstupní napětí desky, když je spínač aktivní
• GND – uzemnění
• BTN – (tlačítko) možnost připojení externího tlačítka
• PUSH – výstup s otevřeným odtokem. Pin vyžaduje pull-up rezistor. Nízký stav znamená, že bylo stisknuto tlačítko
• OFF – vynutí vypnutí (k odpojení napájení musí být uveden vysoký stav)
• VIN – LED VIN se připojuje ke vstupnímu napětí. Označuje, že na VIN je napětí. LED lze vypnout pomocí propojky LED na zadní straně desky a pod obrazovkou s vytištěným IN
• VOUT – LED VOUT se připojuje k výstupnímu napětí. Indikuje, že na VOUT je napětí. LED lze vypnout pomocí propojky LED na zadní straně desky a pod obrazovkou označenou OUT
• LED (pod IN) – Standardně je LED zavřená. Tím se připojí VIN LED ke vstupnímu napětí. Jeho odříznutím zhasne LED pro vstupní napětí
• LED (pod OUT) – Standardně je LED zavřená. Tím se LED připojí k výstupnímu napětí. Přerušením této propojky se vypne LED pro výstupní napětí

Soft Power Switch Mk2 piny.

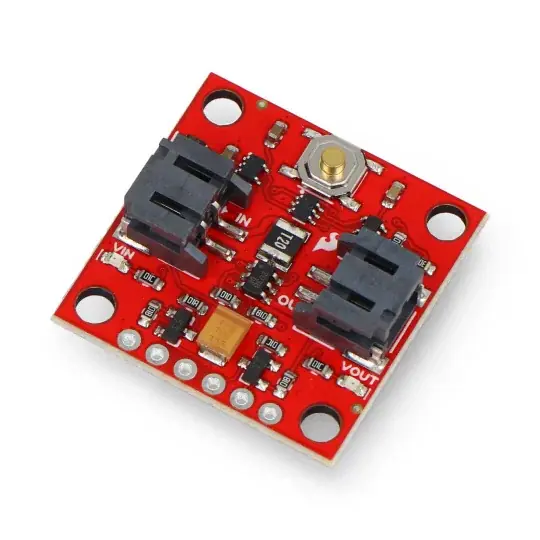

Soft Power Switch Mk2 – JST 2mm – SparkFun PRT-26993.

Specifikace Soft Power Switch Mk2

• Napájecí napětí: 1,8 V až 5,5 V (typicky ~ 3,7 V z jednoho Li-Pol článku)
• Maximální spotřeba proudu:
• 2 A kontinuální
• 4 A chvilkový (stavený)
• MOSFET tranzistory:
• Typ: SIL2308 N&P-Channel MOSFET
• Typický odpor P-kanálu: 70 mΩ (0,070 Ohm)
• Klidový proud: <1µA při 3,75V, když VIN LED nesvítí
• Konektory: 2x 2pinový JST konektor
• Tlačítko: Vestavěné momentální tlačítko
• Piny: GND, VIN, VOUT, BTN, PUSH, OFF
• Rozměry: 25,4 mm x 25,4 mm
• Hmotnost: 3,10 g
