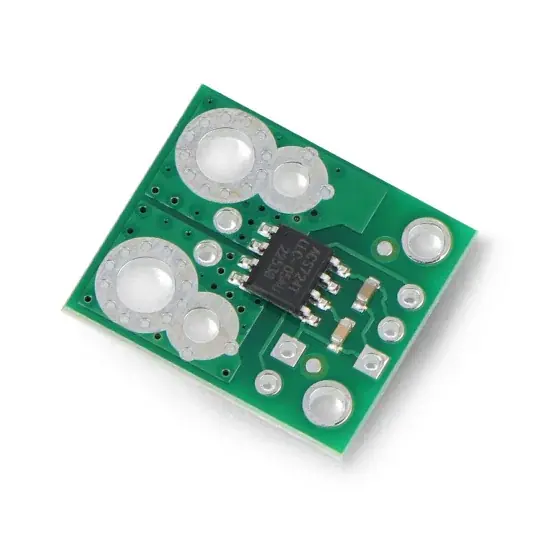

Snímač proudu ACS724 -30A až +30A – Pololu 4047 Ověřený

Popis

Modul ACS724 je kompaktní snímač, který nabízí přesné měření proudu v rozsahu od -30 A do 30 A. Má nízký vnitřní odpor přibližně 1,2 mΩ, elektrickou izolaci do 2,4 kV a generuje analogové napětí úměrné vstupnímu proudu. Je to ideální řešení pro monitorování proudu v mnoha elektronických aplikacích.

‌

Popis produktu: Snímač proudu ACS724 -30 A až +30 A – Pololu 4047

Modul proudového snímače ACS724 od Pololu nabízí přesné měření proudu v rozsahu od -30 A do 30 A díky použití technologie založené na Hallově jevu . Jednou z charakteristických vlastností tohoto snímače je jeho nízký vnitřní odpor přibližně 1,2 mΩ , který zajišťuje minimální ztrátu výkonu. Navíc elektrická izolace až do 2,4 kV RMS umožňuje bezpečné použití modulu v různých prostředích a aplikacích, které vyžadují galvanické oddělení. Modul generuje analogové výstupní napětí úměrné vstupnímu proudu – 66 mV/A pro napájecí napětí 5 V a pracuje v širokém rozsahu provozních teplot od -40°C do 150°C .

Snímač proudu ACS724 -30 A až +30 A – Pololu 4047.

Zařízení obsahuje elektrickou izolaci 2,4 kV RMS.

Hlavní vlastnosti senzoru

• Umožňuje přesné měření obousměrných proudů v rozsahu od -30 A do 30 A
• Nabízí nízký odpor proudové cesty přibližně 1,2 mΩ, což má za následek nízké ztráty výkonu
• Poskytuje elektrickou izolaci až do 2,4 kV RMS
• Generuje výstupní napětí úměrné vstupnímu proudu – 66 mV / A pro napájecí napětí 5 V
• Pracuje v propustném pásmu 120 kHz
• Pracuje v rozsahu napětí 4,5 V až 5,5 V, přičemž preferované napětí je 5 V
• Umožňuje přímé pájení vodičů ke snímači nebo použití nepájených konektorů

Aplikace proudových senzorů

Senzorový modul ACS724 se používá ke sledování aktuálních hodnot v mnoha elektronických systémech a k detekci poruch nebo nebezpečných situací souvisejících s proudovým přetížením.

Proudový senzor je vhodný pro sledování proudu v různých elektrických systémech.

Piny snímače proudu.

Piny snímače proudu

• IP+ (kladný proudový vstup) : pin určený pro připojení ke kladné straně obvodu, kterým proud protéká, za účelem jeho sledování.
• IP- (záporný proudový vstup) : kolík určený k připojení k záporné straně obvodu, kterým protéká proud za účelem jeho monitorování.
• VCC (logic power supply) : slouží k připojení napájecího napětí pro systém měření proudového senzoru. Napájecí napětí by mělo být mezi 4,5 V a 5,5 V.
• OUT : výstup systému, ze kterého se čte analogové napětí úměrné měřenému proudu. Tento signál lze dále zpracovat nebo použít pro sledování stejnosměrného proudu.
• GND : systémové uzemnění.

Technické specifikace snímače

• Vestavěný systém: Allegro ACS724LLCTR-30AB
• Rozsah měření proudu: -30 A až 30 A
• Propustné pásmo: 120 kHz
• Rozsah provozního napětí: od 4,5 V do 5,5 V, standardních 5 V
• Citlivost senzoru pro napětí 5 V: 66 mV / A
• Vnitřní odpor: přibližně 1,2 mΩ
• Elektrická izolace: do 2,4 kV RMS
• Rozsah provozních teplot: od -40°C do 150°C
• Rozměry: 17,8 x 20,3 mm

Produkt má vestavěný systém ACS724LLCTR-30AB.
