Sleva Gravitační – tlakový senzor ICP-10111 – DFRobot SEN0517

Popis

Modul snímače teploty a barometrického tlaku od DFRobot má vestavěný snímač ICP-10111 vyrobený technologií MEMS. Je napájen napětím od 3,3 V do 5,5 V. Modul má Gravity konektor. Spotřebovává velmi málo energie a je velmi přesný.

Popis produktu: Gravitační – snímač tlaku ICP-10111 – DFRobot SEN0517

Modul snímače teploty a barometrického tlaku od DFRobot má vestavěný snímač ICP-10111 vyrobený technologií MEMS. Je napájen napětím od 3,3 V do 5,5 V. Modul má Gravity konektor. Spotřebovává velmi málo energie a je velmi přesný.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku a knihovnu pro prostředí Arduino IDE.

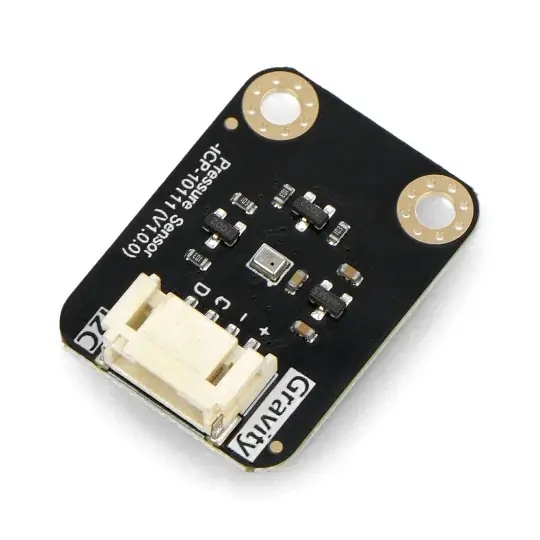

Gravitační – tlakový senzor ICP-10111 – DFRobot SEN0517.

Příkladné schéma zapojení tlakového senzoru s DFRduino Uno R3.

Vlastnosti tlakového senzoru od DFRobot

• Přesnost měření: ± 1 Pa
• Hluk měření: 0,4 Pa

Popis kolíků a příklad schématu zapojení

Níže uvedené schéma ukazuje připojení modulu k desce DFRduino. Vedení snímače tlaku ICP-10111:

• VCC – napájecí zdroj
• GND – zem
• Hodinová linka rozhraní SCL – I2C
• SDA – datová linka rozhraní I2C

Specifikace snímače tlaku

• Senzor kompatibilní sArduino
• Napájecí napětí: od 3,3 V do 5,5 V
• Spotřeba proudu: 2 mA
• Komunikační rozhraní: I2C
• I2C adresa: 0x63
• Rozsah měření barometrického tlaku: 30 až 110 kPa
• Přesnost měření relativního barometrického tlaku: ± 0,01 hPa (od 950 hPa do 1050 hPa, 25 °C)
• Přesnost měření absolutního barometrického tlaku: ± 1 hPa (950 hPa až 1050 hPa, při 0 °C až 65 °C)
• Absolutní přesnost měření teploty: ± 0,4 °C
• Pracovní teplota: -40 °C až 85 °C
• Rozměry: 30 x 22 mm

Obsah sady

• Gravitační – tlakový senzor ICP-10111 V1.0.0
• Konektor senzoru 2,54 – 4 pin I2C / UART

Rozměry modulu.
