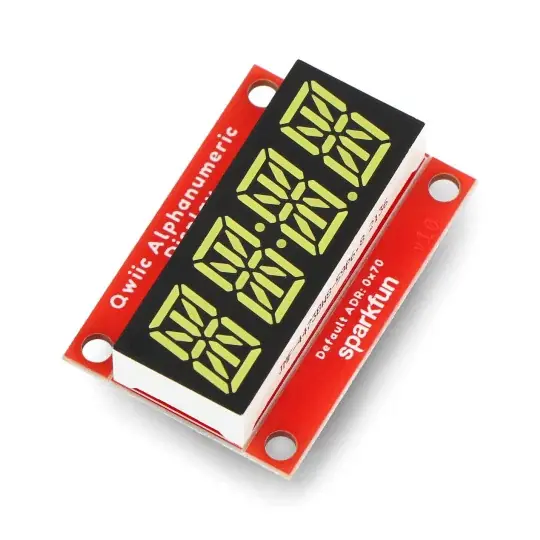

Sleva Alfanumerický displej SparkFun – alfanumerický displej – bílý – Qwiic – SparkFun COM-18565

Popis

Alfanumerický displej, založený na ovladači VK16K33 . Ke komunikaci využívá obousměrnou sběrnici I2C . Vestavěné konektory Qwiic usnadňují připojení produktu bez pájení. Modul se skládá ze čtyř 14 segmentů, osvětlených bíle . Displej má navíc dvojtečku a desetinnou čárku.

‌

Popis produktu: Alfanumerický displej SparkFun – Alfanumerický displej – Bílý – Qwiic – SparkFun COM-18565

Alfanumerický displej , založený na ovladači VK16K33 . Ke komunikaci využívá obousměrnou sběrnici I2C . Vestavěné konektory Qwiic usnadňují připojení produktu bez pájení. Modul se skládá ze čtyř 14 segmentů, osvětlených bíle . Displej má navíc dvojtečku a desetinnou čárku.

Produkt je kompatibilní s Arduino. K displeji výrobce připravil uživatelskou příručku a knihovnu .

SparkFun Alfanumerický displej – alfanumerický displej – bílý .

Alfanumerický displej SparkFun jako součást ekosystému Qwiic .

Systém Qwiic

Qwiic SparkFun je ekosystém, který zahrnuje široký výběr senzorů a elektronických součástek založených na komunikační sběrnici I2C a připojených pomocí vyhrazených kabelů . Hlavním předpokladem tohoto řešení je usnadnění procesu prototypování. Všechny prvky podporující standard Qwiic využívají běžný, 4pinový JST konektor s roztečí 1 mm. To snižuje množství místa potřebného na desce plošných spojů a nevyžaduje pájení. Chrání také před spojením v rozporu s polaritou.

Výstup modulu

Modul má kromě dvou konektorů Qwiic i svorky sběrnice I2C ve formě pájecích plošek:

• C (SCL) – hodinová linka sběrnice I2C
• D (SDA) – datová linka sběrnice I2C
• 3 (3,3 V) – napájený modul
• G (GND) – uzemnění systému

Na desce s plošnými spoji jsou také dva propojky označené symboly A0 a A1 . Umožňují výběr adresy I2C ( výchozí 0x70 , konfigurovatelné: 0x71, 0x72, 0x73). Podrobnosti o konfiguraci naleznete v uživatelské příručce .

Umístění kolíků sběrnice I2C .

Alfanumerický displej SparkFun – SparkFun COM-16918 .

Specifikace alfanumerického displeje SparkFun

• Typ displeje: alfanumerický
• Čip ovladače LED: VK16K33
• Pracovní napětí: 3,3V
• RC oscilátor: integrovaný
• Maximální počet segmentů displeje: 128 vzorů
• 16 stupňový stmívací okruh
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní:
• výchozí: 0x70
• konfigurovatelné: 0x71, 0x72, 0x73
• Připojovací konektory: standard Qwiic
• Čtyři montážní otvory s roztečí 35,6 x 22,7 mm
• Dva dodatečné montážní otvory pro zavěšení na stěnu: rozteč 25,4 mm
• Barva podsvícení segmentu: bílá
• Rozměry modulu: 40,6 x 27,9 mm
