Popis

Ethernetový adaptér Teensy 4.1 vám umožňuje rychle přidat kabelové síťové připojení k vašim projektům Teensy 4.1. Modul je vybaven konektorem RJ45 , ethernetovým transformátorem B10601S a 2x3pinovým konektorem s roztečí 2 mm . Konstrukce plug-and-play minimalizuje pájení a zjednodušuje integraci Ethernetu.

Popis produktu: Ethernetový síťový modul pro Teensy 4.1 – SparkFun PRT-29920

Ethernetový adaptér SparkFun Teensy 4.1 umožňuje připojit vaši desku Teensy k ethernetové síti pomocí kabelového rozhraní RJ45 . Modul je založen na řešení z ethernetové sady pro Teensy 4.1 , ale všechny klíčové komponenty jsou integrovány na jedné desce a předpájeny . Tím se eliminuje potřeba složité montáže ethernetového transformátoru nebo zásuvky RJ45. Deska obsahuje konektor RJ45, ethernetový transformátor B10601S a 6pinový konektor 2×3 s roztečí 2 mm . Adaptér spolupracuje s ethernetovou knihovnou Arduino a prostředím Teensyduino, což umožňuje vytvářet zařízení IoT, síťové servery, automatizační systémy a projekty, které komunikují přes lokální síť nebo internet.

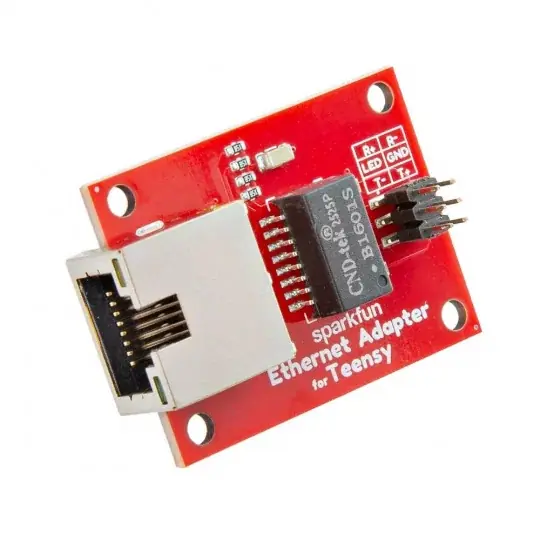

Síťový modul Ethernet pro Teensy 4.1 – SparkFun PRT-29920.

Adaptérová deska obsahuje ethernetový konektor RJ45, ethernetový transformátor B10601S a konektor 2×3 2 mm.

Hlavní vlastnosti modulu

• Ethernetové připojení : připojte Teensy 4.1 k pevné síti
• Konektor RJ45 : hotová síťová zásuvka, pájená z výroby
• Ethernetový transformátor B10601S : Podporuje síťovou komunikaci a oddělení signálů
• Kompaktní design : všechny komponenty integrované na jedné desce
• Konektor 2×3 2mm : komunikace s deskou Teensy 4.1 přes plochý kabel
• Podpora Arduino IDE : Podpora Ethernetu a knihovny Teensyduino
• Snadná integrace : zjednodušená instalace ve srovnání s klasickou ethernetovou sadou
• Ideální pro projekty IoT : podpora síťové komunikace ve vestavěných aplikacích

Pinový rozvod a kompatibilita ethernetového adaptéru Teensy

Adaptér je navržen speciálně pro desku Teensy 4.1 a komunikuje s ní pomocí konektoru 2×3 s roztečí 2 mm. Připojení vyžaduje plochý kabel 2×3 a konektor 2×3 (samec) se zlatými piny , které je nutné připájet k desce Teensy 4.1. Po připojení adaptér poskytuje plnou hardwarovou podporu pro ethernetovou komunikaci. Deska obsahuje předpájený konektor RJ45 a ethernetový transformátor B10601S, který je zodpovědný za zpracování síťových signálů. Adaptér spolupracuje s Arduino IDE a doplňkem Teensyduino a podporuje ethernetovou knihovnu Arduino . Modul je vhodný pro projekty IoT, HTTP servery, MQTT komunikaci, průmyslovou automatizaci a zařízení komunikující přes LAN.

Pro připojení desky potřebujete 6pinový (2×3) plochý kabel IDC (není součástí balení).

Modul umožňuje snadno přidat kabelové síťové připojení k vašemu Teensy 4.1.

Technické specifikace ethernetového adaptéru

• Kompatibilita: Teensy 4.1
• Síťové rozhraní: Ethernet RJ45
• Ethernetový transformátor: B10601S
• Komunikační konektor: 2×3 2 mm
• Typ připojení k Teensy: plochý kabel 2×3
• Podporovaná prostředí: Arduino IDE, Teensyduino
• Podporované knihovny: Ethernetová knihovna
• Montáž: Vyžaduje základní pájení
• Rozměry: 39,37 × 29,21 mm

Obsah sady

• 1x ethernetový adaptér pro Teensy 4.1
