Senzor tlaku vzduchu – barometr – 30-125kPa – BMP581 – Qwiic – SparkFun SEN-20170 Oblíbený

Popis

Modul SparkFun se senzorem Bosch Sensortec BMP581 umožňuje měření atmosférického tlaku v rozsahu od 30 hPa do 125 kPa s přesností ± 0,5 hPa a teploty v rozsahu od -40 °C do 85 °C. Snímač využívá sběrnici I2C a SPI , má konektory Qwiic pro rychlé prototypování a pájecí plošky jako alternativní připojení. Vyznačuje se velmi vysokým rozlišením měření , dosahujícím až 1/64 Pa. Vyznačuje se konfigurovatelným nastavením převzorkování, vyrovnávací pamětí FIFO pro uložení až 32 tlakových vzorků, programovatelnou dolní propustí a až 6 bajtů uživatelsky programovatelné energeticky nezávislé paměti.

Popis produktu: Senzor tlaku vzduchu – barometr – 30-125 kPa – BMP581 – Qwiic – SparkFun SEN-20170

Modul SparkFun se senzorem Bosch Sensortec BMP581 umožňuje měření atmosférického tlaku v rozsahu od 30 hPa do 125 kPa s přesností ± 0,5 hPa ateploty v rozsahu od -40 °C do 85 °C. Snímač využívá sběrnici I2C a SPI , má konektory Qwiic pro rychlé prototypování a pájecí plošky jako alternativní připojení. Vyznačuje se velmi vysokým rozlišením měření , dosahujícím až 1/64 Pa. Vyznačuje se konfigurovatelným nastavením převzorkování, vyrovnávací pamětí FIFO pro uložení až 32 tlakových vzorků, programovatelnou dolní propustí a až 6 bajtů uživatelsky programovatelné energeticky nezávislé paměti. Modul je také vybaven doplňkovou ochranou systému proti vlhkosti (není plně vodotěsný, ale lze jej použít v blízkosti vody).

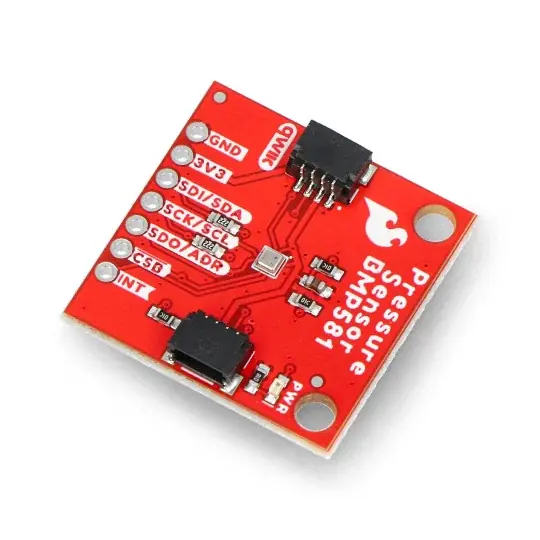

Senzor tlaku vzduchu – barometr – 30-125 kPa – BMP581 – Qwiic – SparkFun SEN-20170.

Senzor tlaku vzduchu vybavený systémem BMP581 od Bosch Sensortec.

Co barometr měří? Co je to atmosférický tlak?

Barometr je běžně označován jako tlakový senzor a používá se k měření celkového tlaku vzduchu. Atmosférický tlak závisí na povětrnostních podmínkách a mění se s nadmořskou výškou. Ptáte se, k čemu je pro člověka dobrý atmosférický tlak? Hodnota takového atmosférického tlaku, tzv normální tlak je 1013,25 hPa a s rostoucí nadmořskou výškou klesá. Tlak nad touto hodnotou je považován za příliš vysoký a nebezpečný pro člověka.

Technická specifikace snímače

• Typ: barometr, senzor tlaku vzduchu a teploty, barometrický senzor
• Vestavěný čip: BMP581
• Rozsah měření tlaku: od 30 hPa do 125 kPa
  • Přesnost: ± 0,5 hPa
  • Rozlišení dat: 1/64 Pa
• Rozsah měření teploty: -40 °C až + 85 °C
• Rozsah napájecího napětí: 1,71 V až 3,6 V
• Spotřeba energie:
  • 260 µA – maximální spotřeba při měření
  • 1,3 µA / 1 Hz – spotřeba v režimu nízké spotřeby
  • 0,55 µA – režim spánku / klidový režim
• Komunikační rozhraní: I2C, SPI
• Adresa rozhraní I2C
  • 0x47 – výchozí
  • 0x46 – střídavě
• Rychlost přenosu dat I2C: 1 MHz
• Rychlost přenosu dat SPI: 12 MHz
• Přenosová rychlost výstupních dat:
• 0,125 Hz až 240 Hz (normální režim)
• 622 Hz (kontinuální režim, 1x převzorkování)
• 6 bajtů energeticky nezávislé paměti
• Vestavěný FIFO buffer pro uložení až 32 měření
• Vestavěný nízkopropustný filtr
• Závěry:
• 2x konektor Qwiic
• pájecí plošky
• Rozměry dlaždic: 22,86 x 25,4 mm

Senzor tlaku vzduchu – barometr.
