Popis

Senzor plynu SGP30 je určen ke sledování kvality vnitřního vzduchu . Umožňuje vám sledovat koncentraci těkavých organických sloučenin ( VOC ) a H2 přítomných ve vzduchu. Měřením vrací hodnotu TVOC (Total Volatile Organic Compound) a ekvivalent eCO2 oxidu uhličitého. Rozsah měření pro koncentraci eCO2 je od 400 ppm do 60 000 ppm . Na druhé straně se měření koncentrace TVOC pohybuje od 0 ppb do 60 000 ppb . Senzor je vybaven konektory kompatibilními se standardem STEMMA QT / Qwiic , kterými je možné jej připojit k modulu mikrokontroléru, jako je Arduino.

Popis produktu: Senzor plynu SGP30 – VOC / eCO2 – STEMMA QT / Qwiic – Adafruit 3709

Senzor plynu SGP30 je určen k monitorování kvality vnitřního vzduchu . Umožňuje vám sledovat koncentraci těkavých organických sloučenin ( VOC ) a H2 přítomných ve vzduchu. Měřením vrací hodnotu TVOC (Total Volatile Organic Compound) a ekvivalent eCO2 oxidu uhličitého. Rozsah měření pro koncentraci eCO2 je od 400 ppm do 60 000 ppm . Na druhé straně se měření koncentrace TVOC pohybuje od 0 ppb do 60 000 ppb . Senzor je vybaven konektory kompatibilními se standardem STEMMA QT / Qwiic , přes které jej lze připojit k modulu mikrokontroléru, jako je Arduino.

Produkt je kompatibilní s Arduino

Na webových stránkách výrobce je uživatelská příručka a knihovna pro prostředí Arduino IDE, které lze stáhnout z GitHubu.

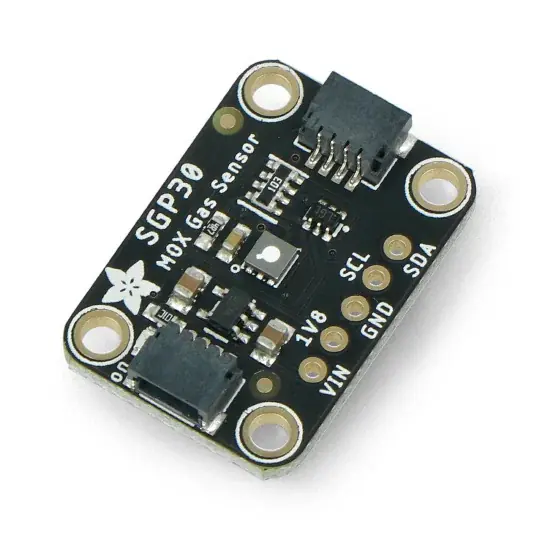

Senzor plynu SGP30 vyráběný společností Adafruit.

Schéma připojení senzoru.

Schéma připojení a popis vodičů senzoru plynu od Adafruit

Senzor plynu lze připojit dvěma způsoby: pomocí konektorů goldpin obsažených v sadě (které je nutné k modulu pájet předem) nebo pomocí vestavěného konektoru STEMMA QT. Příkladné připojení bylo provedeno pomocí konektorů STEMMA QT a desky Metro , což je ekvivalent Arduina. Jednotlivé piny by měly být připojeny, jak je popsáno níže:

• VIN – napájecí kolík od 3 V do 5 V.
• 1V8 – 1,8 V napájecí kolík
• GND – zemnicí kolík systému
• SCL – pin hodinové linky komunikačního rozhraní I2C
• SDA – pin datové linky komunikačního rozhraní I2C

Technická specifikace snímače SGP30

• Čip: SGP30
• Napájecí napětí: 1,8 V až 5 V
• Komunikační rozhraní: I2C
• Adresa komunikačního rozhraní I2C: 0x58
• Rozsah měření:
• TVOC: 0 ppb až 60 000 ppb
• eCO2: 400 ppm až 60 000 ppm
• Vzorkovací frekvence: 1 Hz
• Konektory: STEMMA QT / Qwiic
• Rozměry: 25,5 x 17,7 x 4,6 mm

Obsah soupravy

• Senzor plynu SGP30
• Goldpin proužek – rastr 2,54 mm

Modul používá sběrnici I2C ke komunikaci s řídicím modulem.
