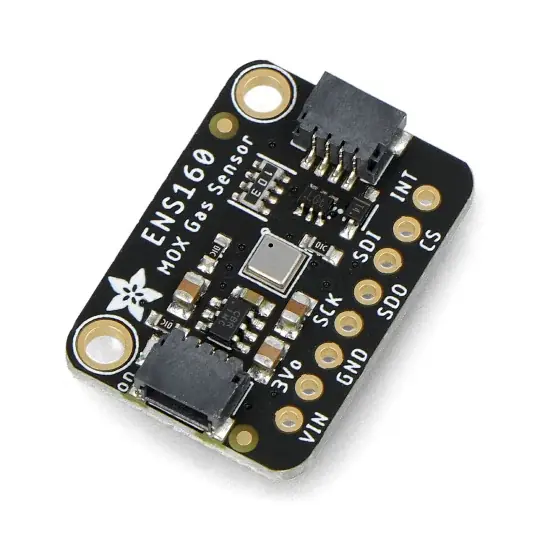

Senzor kvality vzduchu ENS160 MOX – STEMMA QT / Qwiic – Adafruit 5606 Jen Po Omezenou Doba

Popis

Modul Adafruit založený na systému ENS160 MOX , který slouží ke sledování čistoty vnitřního vzduchu. Zpracovává data IAQ (Indoor Air Quality) jako TVOC , eCO2 , AQI – jedná se o kombinaci technologií TrueVOC a MOX, které umožňují získat měření bez rušení. Přesné čtení dat je možné díky použití vysoce kvalitních systémů. Rozsah měření eCO2 je od 400 ppm do 65 000 ppm a rozsah TVOC je od 0 ppb do 65 000 ppb . Snímač je napájen napětím v rozsahu od 3V do 5V.

Popis produktu: Senzor kvality vzduchu ENS160 MOX – STEMMA QT / Qwiic – Adafruit 5606

Modul Adafruit založený na systému ENS160 MOX , který slouží ke sledování čistoty vnitřního vzduchu . Zpracovává data IAQ (Indoor Air Quality) jako TVOC , eCO2 , AQI – jedná se o kombinaci technologií TrueVOC a MOX, které umožňují získat měření bez rušení. Přesné čtení dat je možné díky použití vysoce kvalitních systémů. Rozsah měření eCO2 je od 400 ppm do 65 000 ppm a rozsah TVOC je od 0 ppb do 65 000 ppb . Snímač je napájen napětím v rozsahu od 3V do 5V.

Senzor kvality vzduchu ENS160 MOX – STEMMA QT / Qwiic – Adafruit 5606.

Senzor kvality vzduchu umožňuje sledovat čistotu místností.

Speciální vlastnosti modulu

• Umožňuje detekci redukčních plynů – těkavých organických sloučenin (VOC) a oxidačních plynů
• Podporuje až 4 nezávislé plynové senzory MOX
• Zahrnuje integrované, předkalibrované algoritmy pro fúzi senzorů a automatickou korekci základní linie
• Doba zahřívání je méně než 3 minuty, což umožňuje rychlé čtení dat
• Čtení environmentálních dat: TVOC, eCO2, AQI

Podívejte se také do uživatelské příručky výrobce!

Schéma zapojení snímače a popis pinů

Schéma ukazuje připojení modulu k desce Raspberry Pi. Snímač využívá pro komunikaci rozhraní I2C nebo SPI. Piny modulu jsou pájecí plošky, ke kterým by měl být připájen přiložený zlatý proužek. Výrobce na desku umístil i konektory STEMMA QT / Qwiic, které lze použít jako alternativní způsob připojení.

• VIN – napájení od 3V do 5V
• Napájení 3Vo – 3,3V
• GND – systémové uzemnění
• SCK / SCL – hodinová linka sběrnice SPI / I2C
• SDI / SDA – datová linka sběrnice SPI / I2C
• CS – výběr pinového čipu SPI / I2C výběr

Schéma připojení senzoru kvality vzduchu ENS160 k Raspberry Pi.

Obsah sady.

Technická specifikace modulu

• Typ: senzor kvality vzduchu / senzor čistoty vzduchu
• Vestavěný čip: ENS160
• Napájecí napětí: 3,3 V až 5,5 V
• Komunikační rozhraní: I2C / SPI sběrnice
• I2C adresa: 0x53
• Rozsah měření eCO2: 400 ppm až 65 000 ppm
• Rozsah měření TVOC: 0 ppb až 65000 ppb
• Rozměry modulu: 25,4 x 17,6 x 4,5 mm

Obsah sady

• Senzor kvality vzduchu ENS160 MOX – STEMMA QT / Qwiic – 1 kus
• Goldpin strip 1×8 pin – rastr 2,54 mm – 1 kus
