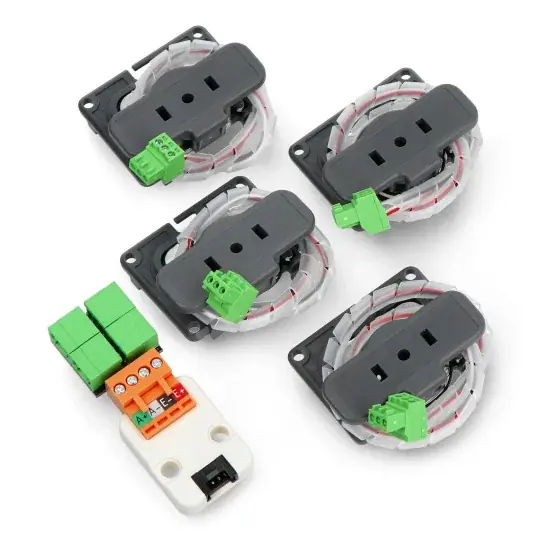

Sada váhy s váhovou jednotkou – sada na sestavení závaží – 200 kg – HX711 – M5Stack K121 Hit Sezóny

Popis

Sada Scale Kit s váhovou jednotkou se skládá ze čtyř tlakových senzorů – polomůstkových tenzometrů, 24bitového analogově-digitálního převodníku se systémem HX711 ve formě prodloužení Unit, kabelu Grove a montážní pásky. Uvedené prvky v kombinaci s vývojovým modulem M5Stack a stojanem mohou sloužit jako přesná váha na bázi IoT. Celkový rozsah vážení je 200 kg .

Popis produktu: Sada váhy s váhovou jednotkou – 200 kg – HX711 – M5Stack K121

Sada Scale Kit s váhovou jednotkou se skládá ze čtyř tlakových senzorů – polomůstkových tenzometrů, 24bitového analogově-digitálního převodníku se systémem HX711 ve formě prodloužení Unit, kabelu Grove a montážní pásky. Uvedené prvky v kombinaci s vývojovým modulem M5Stack a stojanem mohou sloužit jako přesná váha na bázi IoT. Celkový rozsah vážení je 200 kg .

Podívejte se také do uživatelské příručky připravené výrobcem M5Stack!

Prvky obsažené v sadě.

Jádro M5Stack a akrylový uzávěr nejsou součástí dodávky.

Princip činnosti tenzometru

Tenzometry jsou hlavním prvkem každé elektronické váhy. Zpravidla se umisťují pod podpěry nebo překryvy, aby bylo zajištěno rovnoměrné zatížení. V měřicí technice pracují tenzometry obecně v tzv most, nejběžnější je Wheatshoneův most. Principem tenzometru je měření napětí a odporu, které působí tlak váženého prvku.

Pro správnou funkci Scale Kit s váhovou jednotkou je nutné použít modul s mikrokontrolérem (např. M5Stack Core, M5Stack Core2, M5Atom, M5StickC, M5StickC Plus, CoreInk nebo M5Paper – nutno dokoupit) a dva překryvy / patice (např. akryl) s délkou strany ne větší než 50 cm.

Technická specifikace sestavy

• Typ: elektronická váha
• Celkový rozsah vážení: 200 kg
• Analogově-digitální převodník
• čip: HX711
• rozlišení: 24-bit
• programovatelné zesílení: 32, 64 a 128
• přenosová rychlost výstupních dat: 10 SPS
• Snímač tlaku
• typ: tenzometr, polomůstek
• výstupní citlivost: 1,0 ± 0,1 mV / V
• nelinearita: 0,3 % FS
• integrovaná přesnost: 0,3 % FS
• nulový výstup: ± 0,3 mV / V
• rozdíl mezi horní a dolní impedancí každého tenzometru: 0,8 Ohm
• výstupní impedance: 1000 ± 5 Ohm
• Rozměry balení: 105 x 65 x 40 mm
• Hmotnost prvků sady: 92,5 g

Snímač tlaku – tenzometr.

Převodník s čipem HX711.

Obsah sady

• Snímač tlaku – tenzometr – odpor s led dráty – 4 kusy
• HX711 analogově-digitální převodník – Rozšíření typu jednotky – 1 kus
• Propojovací kabel s konektorem Grove – délka 20 cm – 1 kus
• Oboustranná montážní páska – 39 x 20 x 0,8 mm – 4 kusy
• Oboustranná montážní páska – 39 x 12 x 0,8 mm – 4 kusy
