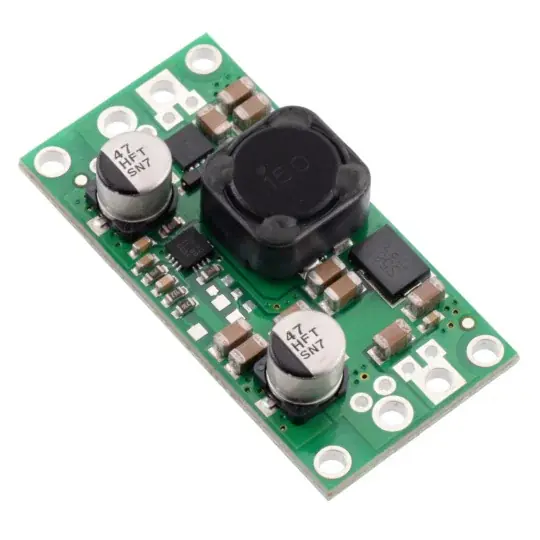

S18V20F24 – stupňový / sestupný převodník – 24V – Pololu 2582 Dokud Zásoby Vydrží

Popis

Modul převodníku umožňuje výrobu stejnosměrného výstupního napětí 24 V ze vstupního napětí v rozsahu od 3 V do 30 V). Maximální výstupní proud 2 A.

Popis produktu: Pololu S18V20F24 – krokový / sestupný převodník – 24 V

Systém postupně reguluje vstupní napětí od 3 V do 30 V (max. 32 V, doporučené maximální vstupní napětí 30 V – mez ochrany proti zpětnému napětí). Když je vstupní napětí sníženo nebo zvýšeno, vytváří konstantní napětí 24V nebo 5V , 6V , 9V , 12V v závislosti na modelu. Když se vstupní napětí blíží výstupnímu napětí, střídač nabízí účinnost 80% až 90% .

Střídač je vhodný pro aplikace napájené bateriemi, kde je požadována konstantní hodnota napájecího napětí, kde je napětí nové baterie vyšší, než je požadováno, a začíná klesat s časem používání.

Regulátor má vestavěnou ochranu proti změnám napětí, nadproudovou ochranu, tepelné vypnutí (obvykle aktivováno při 165 ° C) a podpěťový zámek, který vypne regulátor, když je vstupní napětí nižší než 2,5V.

Systém má 4 piny:

• VIN – vstupní napětí v rozsahu 3 V – 30 V
• GND – zem
• VOUT – výstupní napětí 24 V.
• POVOLIT – zapnutí systému, modul je ve výchozím nastavení zapnutý, aby byl převodník uveden do režimu spánku (nízká spotřeba energie), měl by být kolík nastaven na nízkou

Specifikace převodníku pro zvýšení / snížení

• Vstupní napětí: 2,9 V až 32 V
• Maximální výstupní proud: 2 A.
• Výstupní napětí: 24 V.
• Maximální klidový proud: 12 mA
• Rozměry: 21 x 43,2 x 9,6 mm
• Hmotnost: 7,5 g

Účinnost systému S18V20F24

Účinnost je definována jako poměr vstupního výkonu k výstupnímu výkonu (P _out / P _in ). Při napájení z baterie má vliv na dobu provozu systému na jedno vybití. Účinnost měniče závisí na intenzitě protékajícího proudu a vstupním napětí.

Výstupní proud

Maximální proud, který může systém dodat, závisí mimo jiné na na vstupním napětí a provozní teplotě. Závislost maximálního odběru proudu na vstupním napětí je uvedena v níže uvedeném diagramu. Když teplota dosáhne vysoké hodnoty, modul automaticky vypne napájení.
