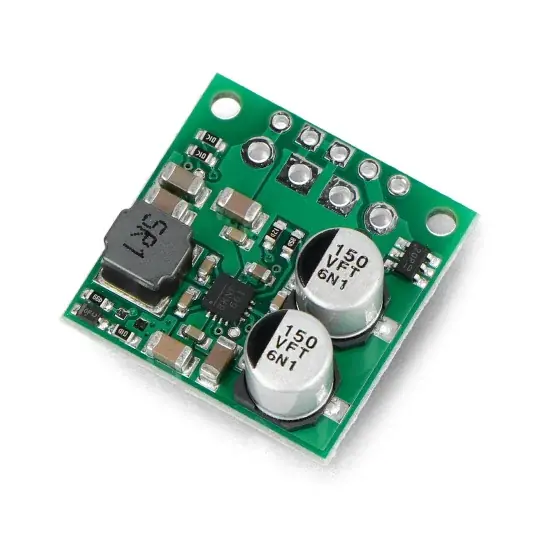

S13V25F3 – stupňový/snižovací měnič – 3,3V 2,5A – Pololu 4980 Nejprodávanější

Popis

Převodník Pololu S13V25F3 je zařízení zvyšující/snižující napětí , které efektivně převádí vstupní napětí z 2,8 V na 22 V , přičemž vytváří stabilní napětí 3,3 V s účinností od 85 % do 95 %. Produkt nabízí různé ochrany a má schopnost přejít do stavu nízké spotřeby.

‌

Popis produktu: S13V25F3 – step-up / step-down měnič – 3,3 V 2,5 A – Pololu 4980

Step-up / step-down převodník Pololu S13V25F3 je pokročilé zařízení sloužící k efektivnímu převodu vstupního napětí v rozsahu od 2,8 V do 22 V až 3,3 V. Využívá topologii buck-boost ke zvýšení nebo snížení vstupního napětí při zachování vysoké účinnosti v rozsahu od 85 % do 95 % . Převodník je zvláště užitečný v projektech napájených bateriemi , kde může napětí během vybíjení výrazně kolísat. Zařízení má maximální trvalý výstupní proud 2,5 A až 3,5 A v závislosti na vstupním napětí a nabízí řadu ochranných funkcí, jako je ochrana proti zpětnému napětí, ochrana proti přetížení, ochrana proti přehřátí a měkký start omezující náběhový proud.

S13V25F3 – step-up / step-down měnič – 3,3 V 2,5 A – Pololu 4980.

Zařízení zpracovává široký rozsah vstupního napětí a nastavuje konstantní hodnotu 3,3 V.

Hlavní vlastnosti převodníku

• Efektivně převádí vstupní napětí z 2,8V na 22V na stabilních 3,3V
• Nabízí typickou účinnost 85 % až 95 % v závislosti na vstupním napětí a zátěži
• Umožňuje provoz s maximálním trvalým výstupním proudem od 2,5 A do 3,5 A
• Má klidový proud v rozsahu od 10 mA do 20 mA
• Chrání před zpětným napětím a přetížením
• Poskytuje funkci měkkého startu, která omezuje startovací proud
• Umožňuje přechod do stavu nízké spotřeby s klidovým proudem 2 µA až 10 µA na volt
• Na výstupu má podpěťovou a přepěťovou ochranu
• Vyznačuje se kompaktními rozměry, ideální pro aplikace s omezeným prostorem
• Zajišťuje stabilní provoz při konstantní spínací frekvenci přibližně 500 kHz

Aplikace konvertoru

Převodník Pololu S13V25F3 slouží k udržení stabilního napětí 3,3 V v bateriově napájených zařízeních, která se vyznačují kolísáním napětí. Převodník je také ideální pro projekty mikrokontrolérů a IoT , kde je potřeba spolehlivý zdroj energie při různých vstupních napětích. Díky své kompaktní velikosti je toto zařízení také vynikající volbou pro přenosná elektronická zařízení . Kromě toho se používá k napájení různých senzorů a ovladačů a díky své účinnosti a spolehlivosti jej lze použít v systémech nouzového napájení , kde je zajištěna kontinuita provozu důležitých komponent.

Převodník je vhodný pro aplikace s nestabilizovaným napětím.

Prvky obsažené v sadě.

Zabezpečení k dispozici

Zařízení má mnoho bezpečnostních funkcí, které zaručují bezpečnost a stabilitu jeho provozu. K dispozici je ochrana proti zpětnému napětí, která chrání před poškozením při obráceném připojení vstupního napětí, ochrana proti přetížení a přepětí zabraňuje poškození způsobenému nadměrným proudem nebo napětím a tepelná ochrana vypne regulátor v případě přehřátí. Funkce měkkého startu navíc omezuje startovací proud a snižuje riziko poškození.

Piny převodníku S13V25F3

Ovladač má dvě sady průchozích otvorů: pět menších otvorů uspořádaných v 0,1″ intervalech podél okraje desky (pro kompatibilitu se standardními prkénkami a konektory používajícími rozteč 0,1″ mezi kolíky) a čtyři větší otvory určené pro šroubové svorky s roztečí 3,5 mm.

• VOUT – výstupní napětí 3,3V
• GND – systémové uzemnění
• VIN – vstupní napětí od 2,8V do 22V
• CZ – umožňuje ovládat činnost regulátoru nastavením na nízkou nebo vysokou

Piny převodníku S13V25F3.

Výrobek má řadu ochranných opatření.

Technické specifikace převodníku S13V25F3

• Typ zařízení: step-up / step-down měnič
• Vstupní napětí: 2,8V až 22V
• Výstupní napětí: 3,3V (s přesností 4%)
• Typický maximální trvalý výstupní proud: 2,5 A
• Maximální rozsah trvalého výstupního proudu: 2,5 A až 3,5 A, v závislosti na vstupním napětí, teplotě a dalších faktorech
• Maximální výstupní proud: 5,1 A
• Rozsah klidového proudu: 10 mA až 20 mA (2 µA až 10 µA, pokud je zařízení vypnuté)
• Spínací frekvence: cca 500 kHz
• Účinnost systému: 85 % až 95 %
• Ochrana: proti zpětnému napětí do 20V, přetížení, přepětí, podpětí a přehřátí
• Rozměry: 22,9 x 22,9 x 9,7 mm
