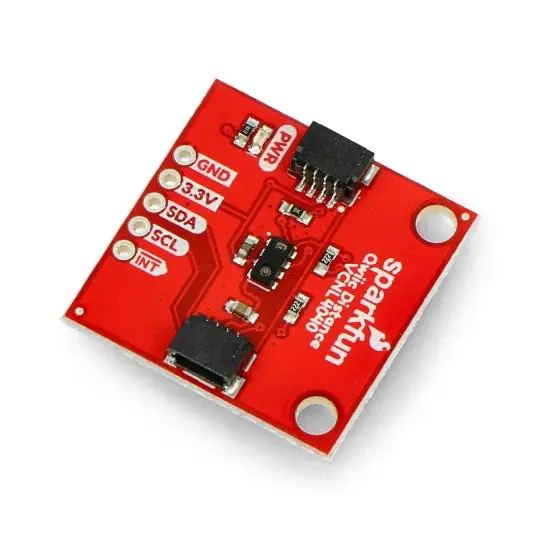

Rychlé Dodání VCNL4040 - přibližovací senzor - 20 cm (Qwiic) - SparkFun SEN-15177

Rychlé Dodání VCNL4040 – přibližovací senzor – 20 cm (Qwiic) – SparkFun SEN-15177

Původní cena byla: 219,00 Kč.Aktuální cena je: 91,98 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003C6N Kategorie: Štítek:

Popis

Digitální senzor, který kombinuje schopnost měřit infračervenou blízkost a měřit intenzitu okolního světla. Modul dokáže detekovat překážky v rozsahu 0 až 20 cm. Komunikuje po sběrnici I 2 C (konektor QWIIC), je napájen napětím 3,3 V.

Popis produktu: SparkFun VCNL4040

Modul je založen na digitálním senzoru VCNL4040, který kombinuje možnost infračerveného měření blízkosti a schopnost měřit intenzitu okolního světla. . Umožňuje detekci překážek v rozsahu 0 až 20 cm . Komunikuje prostřednictvím sběrnice I 2C (dvě QWIIC konektorů), je dodáván s napětím 3,3 V.

Senzory tohoto typu se používají v automatických dávkovačích na ručníky, mýdlo nebo kohoutky. Díky použití konektoru v systému Qwiic není nutné žádné pájení , což výrazně usnadňuje práci se senzorem. Musíte použít pouze jeden kabel QWIIC .

LED senzor přiblížení SparkFun VCNL4040

LED indikátor stavu napájení modulu pomáhá zajistit, aby bylo zařízení napájeno. Desku lze napájet polarizovaným konektorem Qwiic nebo kontakty PWR a GND.

Pozornost!

Modul používá pro provoz napětí 3,3 V, pokus o použití napájecího zdroje s vyšším napětím může vést k poškození senzoru.

Senzor VCNL4040

VCNL4040 je snímač přiblížení, snímač okolního světla a vysoce výkonný infračervený vysílač integrovaný do jednoho modulu současně . Světelný senzor a senzor přiblížení pracují paralelně . Spojením těchto dvou senzorů a infračerveného vysílače se vytvoří detektor přiblížení.

Propojení s modulem SparkFun VCNL4040

  • Nejjednodušší způsob připojení je použít systém připojení Qwiic. Konektory jsou polarizovány pro připojení I 2 C a napájení.
  • Na desce je 5 pinů, které lze připojit ke sběrnici I 2 C mikrokontroléru a pinům napájecího zdroje (3,3 V a GND).
  • Přerušení propojky INT odstraní z kolíku INT rezistor 10 kΩ.
  • Přerušení propojky I2C odstraní ze sběrnice I2C odpory 2,2 kΩ.

Technická specifikace systému SparkFun VCNL4040

Parametr Rozsah
Rozsah detekce Od 0 cm do 20 cm
Integrované moduly Infračervený zářič (IRED), snímač okolního světla (ALS), snímač přiblížení (PS)
Podpora ALS a PS Ano, v paralelní struktuře.
Mrtvé zóny Nedostatek
Pracovní napětí:

3,3 V
Adresa I2C 0x60
Konektory Qwiic x 2

Užitečné odkazy

  • Web výrobce SparkFun – SEN-15177
  • Schéma – SEN-15177
  • Soubory programu Eagle
  • Uživatelská příručka
  • Popis standardu QWIIC
  • Technická dokumentace – VCNL4040
  • Knihovna Arduino
  • Knihovna na GitHubu
Napětí z 3,3 V.
Napětí dolů 3,3 V.
Rozhraní I2C
Modul – vzdálenost dolů 20 cm
Modul – vzdálenost z 0 cm
Niebezpieczne Komponent
Šířka balení 4 cm
Výška balení 0.6 cm
Hloubka balení 5 cm
Váha balení 0.003 kg
