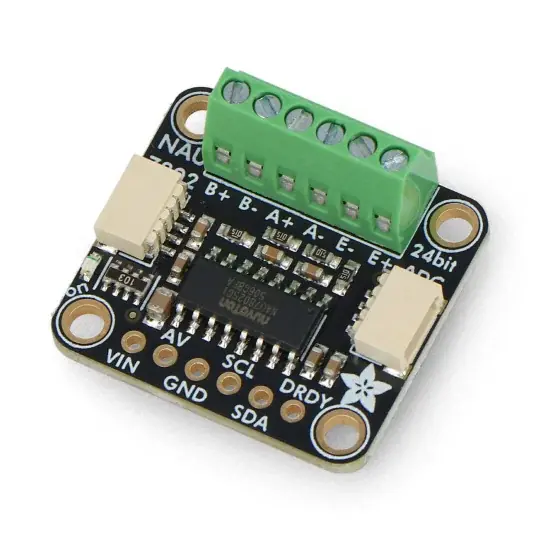

Rychlé Dodání Modul snímače – s 24bitovým ADC NAU7802 – STEMMA QT / Qwiic – Adafruit 4538

Popis

Tento modul Adafruit, vybavený obvodem NAU7802 , umožňuje číst data z tenzometrických nosníků . Obsahuje 24bitový diferenciální ADC s velmi vysokým rozlišením a dodatečným zesílením a kalibračními obvody. Připojení modulu k desce mikrokontroléru umožňuje číst změnu odporu nosníku a po kalibraci můžete přesně změřit hmotnost.

Popis produktu: Modul pro snímače hmotnosti – s 24bitovým ADC NAU7802 – STEMMA QT / Qwiic – Adafruit 4538

Tento modul Adafruit, vybavený obvodem NAU7802 , umožňuje čtení dat z tenzometrických nosníků . Obsahuje 24bitový diferenciální ADC s velmi vysokým rozlišením a dodatečným zesílením a kalibračními obvody. Připojení modulu k desce mikrokontroléru umožňuje čtení změny odporu nosníku a po kalibraci lze provádět přesné měření hmotnosti. Deska je vybavena konektory Qwiic, pájenými šroubovacími svorkami a pájecími ploškami pro konektor doldpin.

Produkt kompatibilní s Raspberry Pi a Arduinem!

Také si přečtěte uživatelskou příručku připravenou výrobcem!

Obsah sady.

Technické specifikace modulu

• Účel: modul pro tenzometrické nosníky
• Vestavěný čip: NAU7802
• Napájecí napětí desky: 2,6 V až 5 V DC
• ADC převodník: dvoukanálový, 24bitový
• Vestavěné kalibrační obvody
• Vestavěný regulátor VDDA pro interní analogový obvod nebo externí snímač zatížení
• RMS šum:
• 50 nV při výstupní datové rychlosti 10 SPS a zisku 128 PGA
• Výstupní datová rychlost 150 nV při 80 SPS a zisk 128 PGA
• Programovatelné zesílení PGA: 1 až 128
• Programovatelný výstupní rozsah ADC
• Rozsah externího diferenciálního referenčního napětí od 2,4 V do 4 V
• Nízká spotřeba energie a programovatelné možnosti správy napájení: až 1uA v klidovém stavu
• Piny: 2x konektor/pájecí plošky Qwiic
• Rozměry desky: 25,5 x 23 x 12,1 mm
• Hmotnost: 3,9 g

Obsah sady

• Modul pro tenzometrické nosníky – s 24bitovým ADC převodníkem NAU7802 – STEMMA QT / Qwiic – 1 kus
• Proužek Goldpin 1×6 – rozteč 2,54 mm – 1 kus
