Rychlé Dodání Modul MCP23017 – GPIO pin expander – 16kanálový I2C – STEMMA QT / Qwiic – Adafruit 5346

Popis

Olověný expandér od Adafruit vybavený čipem MCP23017 . Umožňuje rozšířit počet pinů modulů jako Arduino nebo Raspberry Pi o dalších 16 I/O portů přes I2C rozhraní. Piny byly rozděleny do dvou sekcí : GPIOA A0-A7 a GPIOB B0-B7. Každý vodič má také samostatnou napájecí sekci GND. Modul má 3 adresové propojky, které umožňují konfiguraci až 8 různých adres , díky čemuž lze pomocí expandéru rozšířit počet pinů až na 128 . Napájecí napětí modulu je 3,3 V nebo 5 V.

Popis produktu: Modul MCP23017 – GPIO pin expander – 16kanálový I2C – STEMMA QT / Qwiic – Adafruit 5346

Olověný expandér od Adafruit vybavený čipem MCP23017 . Umožňuje rozšířit počet pinů modulů jako Arduino nebo Raspberry Pi o dalších 16 I/O portů přes I2C rozhraní. Piny byly rozděleny do dvou sekcí : GPIOA A0-A7 a GPIOB B0-B7. Každý vodič má také samostatnou napájecí sekci GND. Modul má 3 adresové propojky, které umožňují konfiguraci až 8 různých adres , díky čemuž lze pomocí expandéru rozšířit počet pinů až na 128 . Napájecí napětí modulu je 3,3 V nebo 5 V.

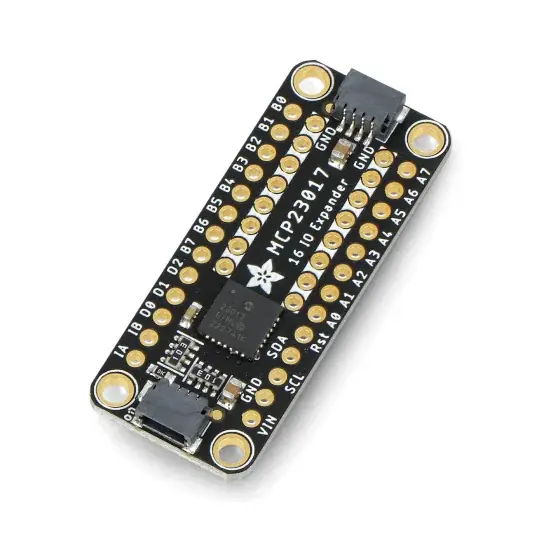

Modul MCP23017 – GPIO pin expander – 16kanálový I2C – STEMMA QT / Qwiic – Adafruit 5346.

Modul má 3 propojky pro změnu I2C adresy.

Speciální vlastnosti modulu

• Režim více I/O – díky 3 adresním pinům můžete získat až 8 výstupů na jedné sběrnici, což dává celkem 8 x 16 = 128 GPIO na jedné I2C sběrnici
• Modul lze naprogramovat pomocí Arduino a CircuitPython – výrobce poskytuje knihovny a ukázkové programové kódy
• Deska má konektory STEMMA QT / Qwiic, které umožňují rychlé prototypování systémů bez nutnosti pájení konektoru

Popis pinů a schéma zapojení expandéru

Modul s expandérem MCP23017 komunikuje přes rozhraní I2C. Lze jej napájet 3,3 V i 5 V. Na desce jsou pájecí plošky, ke kterým je třeba připájet přiložený zlatý proužek, a konektory STEMMA QT / Qwiic, které nevyžadují pájení. Připojte kolíky, jak je popsáno níže:

• VIN – napájecí pin 3,3 V / 5 V
• GND – systémové uzemnění
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C
• A0-A7, B0-B7 – vstupy / výstupy
• IA (INTA) – přerušovací kolík A
• IB (INTB) přerušovací kolík B

Příklad propojení expandéru s Raspberry Pi – prodává se pouze expandér, ostatní komponenty je nutné dokoupit.

Komponenty obsažené v sadě.

Technická specifikace modulu

• Typ: GPIO pin expander
• Vestavěný čip: MCP23017
• Počet pinů (vstup, výstup): 16
• Proudová účinnost jednoho IO: 25 mA
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní: 0x20 (konfigurovatelné pomocí propojek adresy)
• Piny přerušení: INTA a INTB
• Rozměry: 43 x 18 x 5 mm

Obsah sady

• Modul MCP23017 – expandér GPIO pinů – 16kanálový I2C – 1 kus
• Goldpin pásek 1x16pin – rastr 2,54mm – 2 kusy
