RS232 Pal – dvoukanálový převodník UART na RS232 – MAX3232E – Adafruit 5987 Top Prodej

Popis

RS232 Pal od Adafruit je všestranná deska navržená pro převod úrovní napětí UART na RS232 , ideální pro práci s retro zařízeními, průmyslovými a telekomunikačními zařízeními. Díky čipu MAX3232E umožňuje podporu dvou duplexních kanálů (RX / TX a RTS / CTS) s napětím od ± 6 V do ± 10 V. Deska pracuje s 3,3V nebo 5V logikou a podporuje rychlosti až 250kbps .

‌

Popis produktu: RS232 Pal – Dual Channel UART to RS232 Converter – MAX3232E – Adafruit 5987

RS232 Pal od Adafruit je praktické řešení pro rozhraní RS232 , ideální pro fandy a profesionály zabývající se retro vybavením, průmyslovými zařízeními nebo telekomunikacemi. Deska vybavená čipem MAX3232E , umožňuje převod napěťových úrovní UART (od 0 V do 3,3 V nebo od 0 V do 5 V) na standard RS232 s napětím od ± 6 V do ± 10 V. Podporuje dva duplexní kanály (RX / TX a RTS / CTS) a jeho kompaktní velikost umožňuje pohodlné použití. Díky schopnosti pracovat s napájecím napětím od 3 V do 5,5 V a přenosovými rychlostmi až 250 kb/s je kompatibilní s většinou mikrokontrolérů a jednodeskových počítačů, včetně Raspberry Pi .

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

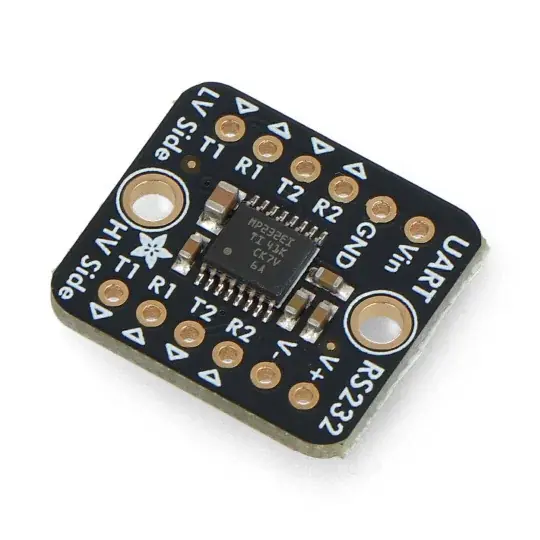

RS232 Pal – dvoukanálový převodník UART na RS232 – MAX3232E – Adafruit 5987.

Deska osazená čipem MAX3232E.

Hlavní vlastnosti RS232 Pal

• Dvoukanálový převodník UART na RS232 na čipu MAX3232E
• Podporuje napětí RS232 od ±6V do ±10V
• Pracuje s 3,3V nebo 5V logikou, s napájením od 3V do 5,5V
• Přenosová rychlost až 250 kb/s
• Vestavěná ESD ochrana při ±15kV
• Kompatibilní s mikrokontroléry a jednodeskovými počítači (např. Raspberry Pi)
• Podporuje signály RX/TX a RTS/CTS pro oba kanály
• Nabízí kompaktní rozměry 20,4 x 17,8 x 3 mm

Čepy desky

Napájení:

• VIN – napájení dle logiky (3,3 V nebo 5 V)
• GND – zem pro napájení a logiku
• V+ / V- – kladné a záporné napěťové lišty RS232, které se mají použít jako referenční

Nízkonapěťová strana (UART):

• T1 / T2 – datové vstupy z UART (logika 3,3 V / 5 V)
• R1 / R2 – datové výstupy do UART (3,3V / 5V logika)

Vysokonapěťová strana (RS232):

• T1 / T2 – datové výstupy do systému RS232
• R1 / R2 – datové vstupy ze systému RS232

Schéma zapojení Raspberry Pi pro konektory RS232 Pal a RS-232.

Modul pracuje s logikou 3,3 V nebo 5 V.

Programování RS232 Pal

Díky kompatibilitě s Python a CircuitPython je konfigurace RS232 Pal rychlá a intuitivní. Deska podporuje vestavěný modul UART, který umožňuje odesílat a přijímat data RS232. Adafruit Blinka umožňuje použití s počítači, jako je Raspberry Pi, s plnou podporou GPIO a UART. Kódování je omezeno na několik řádků Pythonu a podrobné příklady lze nalézt v dokumentaci Adafruit.

Technická specifikace desky

• Čip: MAX3232E
• Podporované standardy: TIA / EIA-232-F, ITU V.28
• ESD ochrana: ±15 kV HBM, ±8 kV kontakt, ±15 kV vzduch
• Napájení: 3V až 5,5V
• Napájecí proud: 300 µA (typický)
• Počet kanálů: 2 duplexní (RX / TX, RTS / CTS)
• Přenosová rychlost: až 250 kb/s
• Rozměry: 20,4 x 17,8 x 3 mm
• Hmotnost: 1,3 g

Obsah sady

• 1x Adafruit RS232 Pal
• 1x Goldpin konektor pro pájení

Položky zahrnuté v sadě.
