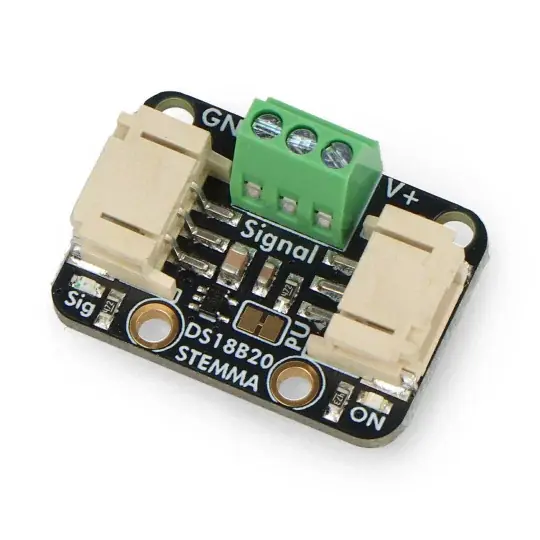

Rozšiřující modul pro připojení senzorů DS18B20 – 1-Wire – STEMMA JST PH 2mm – Adafruit 5971 Objednat Nyní

Popis

Modul od Adafruit, který usnadňuje řetězové propojení senzorů DS18B20 . Je vybaven 3pinovým konektorem JST PH a šroubovými konektory, umožňuje rychlé připojení snímačů v pouzdře TO92 nebo pomocí kabelů . Má LED indikující 1-Wire přenos dat a vestavěný pull-up rezistor 4,7 kΩ, který lze deaktivovat. Kompaktní a lehký, ideální pro projekty IoT.

‌

Popis produktu: Rozšiřující modul pro připojení senzorů DS18B20 – 1-Wire – STEMMA JST PH 2 mm – Adafruit 5971

Praktický modul od Adafruit určený pro snadné připojení senzorů DS18B20 v projektech IoT. Díky 3pinovému konektoru JST PH a vestavěným šroubovacím konektorům můžete rychle připojit teplotní čidla v pouzdrech TO92 nebo pomocí kabelů . Modul má vestavěný pull-up rezistor 4,7 kΩ (lze odpojit přeříznutím cesty) a LED indikující přenos dat v protokolu 1-Wire . Nabízí kompaktní rozměry (25,3 x 18 x 10,2 mm) a nízkou hmotnost (3,1 g). Je ideální pro projekty založené na platformě Wippersnapper nebo mikrokontrolérech s podporou DS18B20. Sada neobsahuje senzory DS18B20 , což umožňuje flexibilní přizpůsobení řešení individuálním potřebám.

Výrobce připravil podrobnou uživatelskou příručku, která usnadní zahájení práce s modulem – podívejte se!

Rozšiřující modul pro připojení senzorů DS18B20 – 1-Wire – STEMMA JST PH 2 mm – Adafruit 5971.

Šroubovací konektor umožňuje snadné připojení snímače DS18B20 k desce.

Hlavní vlastnosti modulu

• Zřetězení senzoru: JST PH 3pinový konektor umožňuje rychle vytvářet spojení mezi moduly
• Šroubové konektory: snadné připojení snímačů v pouzdrech TO92 nebo pomocí kabelů bez nutnosti pájení
• Pull-up rezistor 4,7 kΩ: vestavěný odpor s možností deaktivace přeříznutím dráhy
• LED: zobrazuje aktivitu přenosu dat v protokolu 1-Wire
• Kompaktní velikost: malé rozměry a lehký design
• Kompatibilita Wippersnapper: Navrženo pro práci s platformou Adafruit IoT

Zapojení modulu a popis pinů

Modul se připojuje k senzorům DS18B20 pomocí šroubových konektorů. Stačí připojit napájecí kabely (VCC a GND) a datový signál (1-Wire) . Díky vestavěnému pull-up rezistoru nejsou na datové lince potřeba žádné další obvody. Pokud potřebujete upravit konfiguraci, lze rezistor deaktivovat oříznutím vyhrazené stopy na desce.

• V+ – napájecí pin pro snímač DS18B20
• Signál – signální pin 1-Wire linky pro snímač DS18B20
• GND – zemní spojení pro snímač DS18B20

Tato dlaždice Sada neobsahuje snímač DS18B20. Jedná se pouze o pomocný modul – adaptér.
