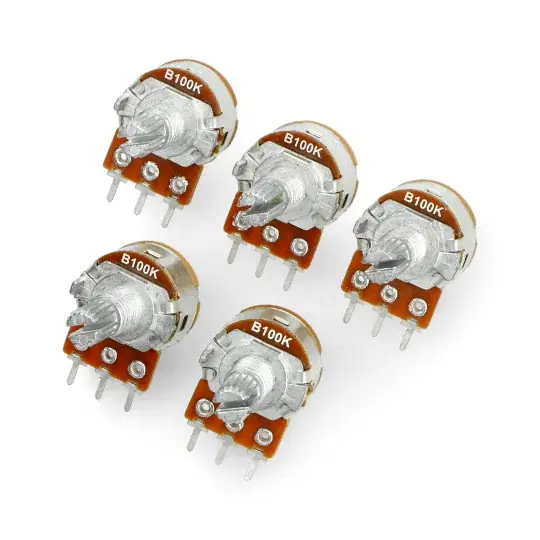

Rotační potenciometr 100kOhm lineární 1 / 8W se spínačem B100K – 5ks. Víkendová Akce

Popis

Lineární rotační potenciometr s uhlíkovým povlakem má na kontaktních deskách tři kolíky. Připojený k analogově digitálnímu převodníku mikrokontroléru může být použit jako knoflík v uživatelském rozhraní. Potenciometr má v sadě matici a podložku.

Popis produktu: Rotační potenciometr 100 kOhm lineární 1/8 W se spínačem B100K – 5 ks.

Uhlíkem pokryté lineární otočného potenciometru má tři kolíky, které jsou přizpůsobeny kontaktních plechů . Připojený k analogově digitálnímu převodníku mikrokontroléru (např. Analogové vstupy Arduino ), lze jej použít jako knoflík-knoflík v uživatelském rozhraní. Potenciometr má v sadě matici a podložku.

Rotační potenciometr – aplikace

Rotační potenciometr 100 kΩ lineární 1/8 W je návrh, který lze použít v mnoha elektronických projektech. Prvek umožňuje ovládat dodávku elektrické energie zvýšením a snížením elektrického odporu, díky čemuž může uživatel ovládat intenzitu různých funkcí zařízení (například světla nebo zvuku).

Potenciometr lze použít například jako součást zařízení pro přehrávání zvuku (jako knoflík hlasitosti) nebo k nastavení intenzity světla v stmívačích pro osvětlovací zařízení, jakož i jako prvek termostatů a mnoha dalších zařízení vybavených uživatelské rozhraní s možností plynulého ovládání intenzity provozu.

Položky se prodávají ve svazcích po 5.

Rotační potenciometr 100 kOhm lineární 1/8 W B100K.

Rotační potenciometr 100 kOhm lineární 1/8 W B100K – 5 ks.

Specifikace rotačního potenciometru

• Model: WH148-B100K
• Maximální pracovní napětí: 200V
• Odpor: 100 kΩ
• Výkon: 0,125 W
• Charakteristika: lineární
• Délka nápravy: 15 mm
• Průměr osy: 6 mm
• Závěry: 3 pin
• Rozteč kolíků: 5 mm (přizpůsobeno kontaktním deskám)
• Tolerance linearity: ± 20%
• Pracovní teplota: od -10 ° C do + 70 ° C

Jak připojit potenciometr?

Potenciometr je určen k montáži na prkénko, tj. Prvek nevyžaduje pájení – jeho vývody stačí umístit do příslušných otvorů na desce. Zařízení je navrženo tak, aby bylo napájeno stejnosměrným napětím až 200 V.
