Popis

RGBWWLED pásek umožňující individuální ovládání každé LED. Byl vybaven čipem SK6812. Kromě barev RGB dokáže vyzařovat také teplou bílou barvu. Hustota rozložení LED diod na pásku je 60 LED diod na metr pásku. K napájení řetězce se používá napětí 5 V a celková spotřeba energie je 90 W.

‌

Popis produktu: RGBWW LED strip SK6812 – digitální, adresovaný – IP30 60 LED / m, 5V – 5m

RGBWWLED pásek umožňující individuální ovládání každé LED. Byl vybaven čipem SK6812. Kromě barev RGB dokáže vyzařovat také teplou bílou barvu. Hustota rozložení LED diod na pásku je 60 LED diod na metr pásku. K napájení řetězce se používá napětí 5 V a celková spotřeba energie je 90 W. Ovládání se provádí pomocí jednoho pinu mikrokontroléru připojeného k pásku. Vzdálenost mezi jednotlivými LED je přibližně 17 mm.

LED pásek lze zkrátit na libovolnou délku. Měl by být zkrácen po každé LED na označeném místě.

Spojení několika řetězů

Řetězce LED lze vzájemně propojit do série. Další páska by měla být spojena s výstupním konektorem. Musí být připojeno 5 V, GND a DOUT s kolíky DIN. Při použití 500 a více LED může být RAM Arduino UNO nedostatečná. V takové situaci byste měli použít řadič s více RAM, např. Arduino Mega nebo minipočítač Raspberry Pi . Připojení více LED je také spojeno s vyšší spotřebou energie.

Jak připojit LED pásek

Popruh má 3kolíkovou zástrčku s následujícími kolíky:

• GND (bílý vodič) – uzemnění modulu.
• 5 V (červený vodič) – napájecí napětí, pro jeden proužek byste měli připojit zdroj s proudovou kapacitou nejméně 1,8 A pro každý měřič.
• DAT (zelený vodič) – digitální řídicí signál z mikrokontroléru.

Produkt je kompatibilní sArduinoaRaspberry Pi

• Knihovna Arduino na GitHubupro moduly NeoPixel spříklady připojení.
• Příklad připojeníkRaspberry Pipomocí kódu.

Schéma připojení pásu.

Hustota je 60 LED na metr proužku.

Instalace knihovny Adafruit pro Arduino

1. Stáhněte si knihovnu z GitHubu rozšířením zeleného tlačítka Kód a následným výběrem Stáhnout ZIP
2. Rozbalte stažený soubor ZIP (měla by se zobrazit složka obsahující soubory: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h a další podsložky)
3. Přejmenujte hlavní složku na: Adafruit_NeoPixel
4. Přesuňte celou složku do adresáře knihoven Arduino
5. Restartujte prostředí Arduino, knihovna se zobrazí v nabídce: Soubor -> Příklady

První spuštění – jednoduchý příklad

• Spusťte testovací program výběrem v prostředí Arduino:
  • Soubor -> Příklady -> Adafruit_Neopixel -> jednoduchý
• Vyberte kolík, ze kterého budou LED diody ovládány. Výchozí hodnota je pin 6:
  • Řádek 11 #define PIN 6
• Vyberte počet pixelů, které mají být ovládány. Ve výchozím nastavení je to 16:
  • Řádek 14 #define NUMPIXELS 16
• Nahrajte program do Arduina. Pixely by měly být připojeny jeden po druhém v množství uvedeném v řádku 14.
• Chcete-li změnit barvu osvětlení, zadejte do funkce různé hodnoty:
  • Řádek 40 pixelů. SetPixelColor (i, pixels.Color (0,150,0))
    RGB komponenty jsou uvedeny v závorkách, maximální hodnota každé z nich je 255
• Změna rychlosti osvětlení jednotlivých pixelů je možná úpravou hodnoty:
  • Line 21 int delayval = 500;

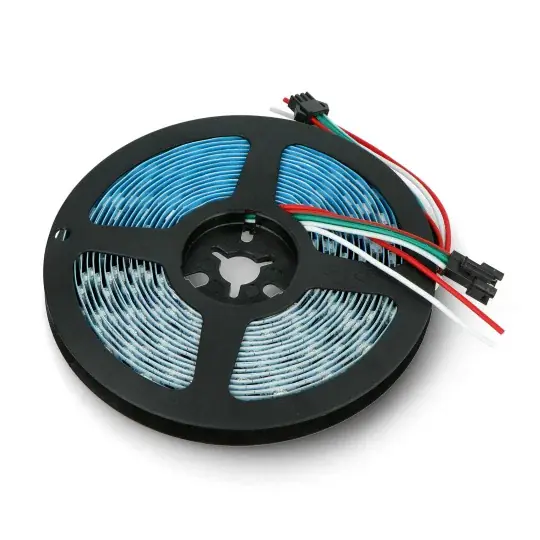

Produkt je navinut na roli pro snadnou přepravu a skladování.

Vzdálenost mezi jednotlivými LED je přibližně 17 mm.

Specifikace LED pásky

• Napájecí napětí: 5V
• Příkon: 90 W, 18 W/m
• Aktuální spotřeba: 3,6 A / m
• Použité LED diody: LED RGBWW SK6812
• Adresovaný pixel: 1 RGBWW LED
• Barva světla: RGB, teplá bílá
• Stupeň krytí: IP30
• Silikonový plášť: žádný
• Barva PCB: bílá
• PCB Šířka: 10 mm
• Délka řetězu: 5 m
