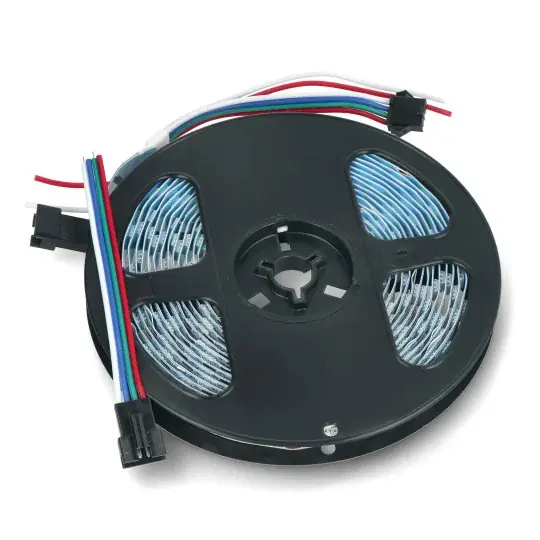

RGB LED pásek WS2813 – digitální, adresovaný – IP30 60 LED / m 18W / m, 5V – 5m Značkový

Popis

Jednotlivě adresujte RGB LED umístěné v 5metrovém pásu s hustotou 60 LED na metr. Každý pixel může vyzařovat barvu z 24bitové palety.

Popis RGB LED pásku WS2813 – digitální, adresovaný – IP30 60 LED / m 18 W / m, 5 V – 5 m

Jednotlivě adresujte RGB LED umístěné v 5metrovém pásu s hustotou 60 LED na metr. Každý pixel může vyzařovat barvu z 24bitové palety.

LED diody jsou uspořádány hustě ve vzdálenosti přibližně 11 mm, díky čemuž je vysoký jas. Systém je napájen napětím 5 V, spotřebuje přibližně 3,6 A na každý měřič (18 W). Řetěz lze řezat po každé diodě.

Produkt je kompatibilní s Arduino a Raspberry Pi

• Knihovna Arduino na GitHubu pro moduly NeoPixel s příklady připojení ,
• Příklad připojení k Raspberry Pi pomocí kódu.

RGB LED pásek WS2813 – digitální, adresovaný – IP30 60 LED / m 18 W / m, 5 V – 5 m.

LED diody jsou uspořádány hustě ve vzdálenosti přibližně 11 mm.

LED pásek má 4kolíkový konektor.

Spojení

LED pásek má 4kolíkový konektor skládající se z následujících vodičů:

• GND (bílý vodič) – uzemnění modulu
• 5 V (červený vodič) – napájecí napětí, každý metr řetězu vyžaduje zdroj s proudovou kapacitou nejméně 3,5 A
• D0 (zelený vodič – datum) – digitální řídicí signál z mikrokontroléru
• B0 (modrý vodič – hodiny) – digitální řídicí signál z mikrokontroléru – připojen v závislosti na potřebách programu

Specifikace RGB LED pásu WS2813 – digitální, adresovaný – IP30 60 LED / m 18W / m, 5V – 5m

• Napájecí napětí: 5V
• Výkon: 18 W / m
• Použité diody: LED RGB SMD5050 WS2813
• Adresovaný pixel: 1 RGB LED
• Odolnost vůči vnějším podmínkám: IP30
• Délka řetězu: 5 m
• Šířka pásku LED: 10 mm

První spuštění – příklad ColorPalette

• Spusťte testovací program výběrem v prostředí Arduino:

• Soubor -> Příklady -> FastLED -> ColorPalette

• Vyberte kolík, ze kterého budou LED diody ovládány. Ve výchozím nastavení je to pin 5:

• Řádek 3 # definujte PIN 5

• Vyberte počet pixelů, které mají být ovládány. Výchozí hodnota je 50:

• Řádek 4 # definujte NUM_LEDS 50

• Vyberte jas, kterým mají LED diody svítit, ve výchozím nastavení je to 64:

• Řádek 5 #define BRIGHTNESS 64

• Vyberte typ ovladače LED, výchozí je WS2811

• Řádek 6 #define LED_TYPE WS2811
• Nahrajte program do Arduina. Pixely by měly všechny rozsvítit a změnit barvy z palety barev

Řetěz lze řezat po každé diodě.
