Popis

Malý modul Raspberry Pi Pico s patentovaným mikrokontrolérem Raspberry RP2040 vyrobeným ve Velké Británii. RP2040 je dvoujádrový čip ARM Cortex M0 + taktovaný na 133 MHz. Modul má 264 kB paměti SRAM a 2 MB paměti Flash. Systém je vybaven 26 GPIO piny, které pracují s napětím 3,3 V a teplotním senzorem. Raspberry Pi Pico je programován v C / C ++ a MicroPython prostřednictvím konektoru microUSB.

Popis produktu: Raspberry Pi Pico – RP2040 ARM Cortex M0 +

Malý modul Raspberry Pi Pico s patentovaným mikrokontrolérem Raspberry RP2040 vyrobeným ve Velké Británii. RP2040 je dvoujádrový čip ARM Cortex M0 + taktovaný na 133 MHz. Modul má 264 kB paměti SRAM a 2 MB paměti Flash. Systém je vybaven 26 GPIO piny, které pracují s napětím 3,3 V a teplotním senzorem. Raspberry Pi Pico je programován v C / C ++ a MicroPython prostřednictvím konektoru microUSB .

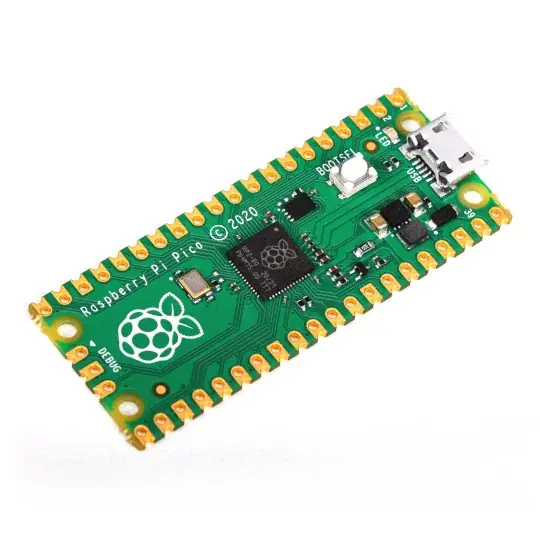

Raspberry Pi Pico.

Piny modulu Raspberry Pi Pico

Modul Raspberry Pi Pico je vybaven 26 GPIO piny, které zahrnují: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Dalších 8 IO pinů (PIO) je navrženo pro podporu nestandardních periferií.

Napájení Raspberry Pi Pico

Konektor microUSB slouží k napájení a komunikaci desky Raspberry Pi Pico s počítačem. Pro správnou funkci modulu je vyžadováno napájení 5 V. Desku lze také napájet z pinu VSYS s napětím od 1,8 V do 5,5 V , například pomocí 3,7 V Li-Pol baterie nebo 3x AA baterie.

Pinout Raspberry Pi Pico.

Programování Raspberry Pi Pico

Raspberry Pi Pico je programován v C / C ++ nebo MicroPython . Chcete-li nahrát program na desku, stiskněte a podržte tlačítko BOOTSEL a připojte Raspberry Pi Pico k počítači pomocí kabelu microUSB. Modul bude detekován jako velkokapacitní paměťové zařízení USB s názvem RPI-RP2, programový soubor by měl být přetažen a přetažen na svazek RPI-RP2. Výrobce poskytuje úložiště SDK pro programovací jazyky C / C ++ a MicroPython, které najdete v níže uvedených užitečných odkazech.

Začínáme s MicroPythonem

Raspberry Pi Pico lze naprogramovat připojením k počítači pomocí kabelu USB a přetažením souboru. Byl připraven stahovatelný soubor UF2, který vám pomůže začít s MicroPythonem.

• Stáhněte si MicroPython UF2.
• Stiskněte a podržte tlačítko BOOTSEL a připojte desku k USB portu vašeho Raspberry Pi nebo počítače.
• Po připojení Pico k počítači uvolněte BOOTSEL.
• Raspberry Pi Pico bude připojeno jako velkokapacitní paměťové zařízení s objemem RPI-RP2.
• Přetáhněte soubor MicroPython UF2 na svazek RPI-RP2.
• Pico se restartuje, nyní bude použit MicroPython.
• K REPL a MicroPython máte přístup přes sériový USB port.

Hello World v C / C ++

První program napsaný kterýmkoli programátorem je „Hello World“, v tomto případě přes USB sériový port Raspberry Pi 4B.

• Stáhněte si soubor UF2 „Hello World“.
• Stiskněte a podržte tlačítko BOOTSEL a připojte Raspberry Pi Pico k USB portu Raspberry Pi.
• Deska bude připojena jako velkokapacitní paměťové zařízení s objemem RPI-RP2.
• Přetáhněte soubor UF2 na svazek RPI-RP2.
• Pico se restartuje.
• Otevřete terminál na Raspberry Pi 4B a spusťte příkazy:

  sudo apt nainstalovat minicomminicom -b 115200 -o -D / dev / ttyACM0

• V okně terminálu byste měli vidět „Hello World“.

Příslušenství pro Raspberry Pi Pico.

Další příslušenství pro Raspberry Pi Pico

Podívejte se na další příslušenství, které jsme pro modul Raspberry Pi Pico připravili. Příslušenství najdete v části Viz odpovídající příslušenství ve fotogalerii. Výběrem tohoto příslušenství můžete postupovat podle příkladů výrobce z dokumentace SDK pro C a Python.

Specifikace Raspberry Pi Pico
