Popis

Raspberry Pi Pico je vybaveno proprietárním mikrokontrolérem Raspberry RP2040 . Pico H má z výroby připájené samčí konektory k pinům GPIO a 3pinový konektor JST SH, rastr 1 mm připájený k pinu JTAG. RP2040 je dvoujádrový čip ARM Cortex M0+ taktovaný na 133 MHz. Raspberry Pi Pico je vybaveno 264 KB SRAM a 2 MB Flash paměti. Systém má 26 GPIO pinů , které pracují s napětím 3,3 V a vestavěným teplotním senzorem. Raspberry Pi Pico je naprogramováno v C/C++ a MicroPythonu přes microUSB konektor.

Popis produktu: Raspberry Pi Pico H – RP2040 ARM Cortex M0 + – s konektory

Modul Raspberry Pi Pico je vybaven proprietárním mikrokontrolérem Raspberry RP2040 . Pico H má z výroby připájené samčí konektory k pinům GPIO a 3pinový konektor JST SH, rastr 1 mm připájený k pinu JTAG. RP2040 je dvoujádrový čip ARM Cortex M0 + taktovaný na 133 MHz. Raspberry Pi Pico je vybaveno 264 KB SRAM a 2 MB Flash paměti. Systém má 26 GPIO pinů , které pracují s napětím 3,3 V a vestavěným teplotním senzorem. Raspberry Pi Pico je naprogramováno v C/C++ a MicroPythonu přes microUSB konektor.

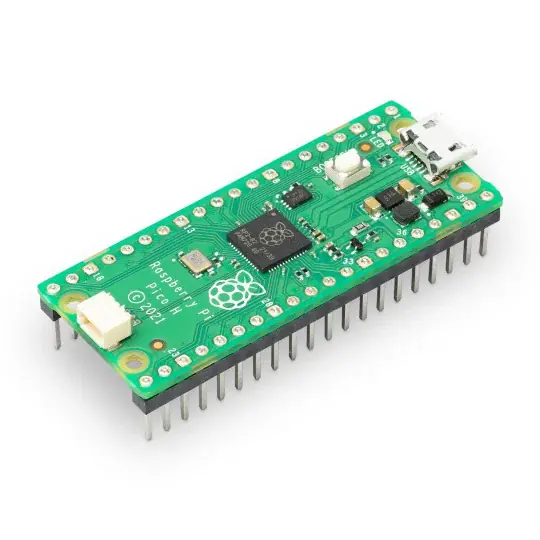

Raspberry Pi Pico H – verze s pájenými konektory.

Piny modulu Raspberry Pi Pico H

Raspberry Pi Pico má 26 GPIO pinů, jsou to: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Dalších 8 IO pinů (PIO) je navrženo pro podporu nestandardních periferií.

Napájecí zdroj Raspberry Pi Pico H

Deska Raspberry Pi Pico se k počítači připojuje pomocí microUSB konektoru . Pro správnou funkci modulu je potřeba 5V napájení z USB portu. Desku lze také napájet z pinu VSYS napětím od 1,8 V do 5,5 V pomocí např. 3,7 V Li-Pol baterie nebo 3x AA baterie.

Pinout Raspberry Pi Pico.

Programování Raspberry Pi Pico H

Raspberry Pi Pico H je naprogramováno v C/C++ nebo MicroPythonu . Chcete-li nahrát program na desku, stiskněte a podržte tlačítko BOOTSEL a poté připojte Raspberry Pi Pico k počítači pomocí kabelu microUSB. Počítač detekuje desku jako velkokapacitní paměťové zařízení USB s názvem RPI-RP2, soubor programu by měl být přetažen na svazek RPI-RP2. Výrobce poskytuje úložiště SDK pro programovací jazyky C / C ++ a MicroPython, které naleznete v užitečných odkazech níže.

Začínáme s MicroPythonem

Napsaný program v MicroPythonu se na desku Raspberry Pi Pico nahraje po připojení k počítači pomocí USB kabelu přetažením daného souboru s kódem. Ukázkový soubor UF2 byl připraven ke stažení, abyste mohli začít pracovat s MicroPythonem.

• Stáhněte si MicroPython UF2.
• Stiskněte a podržte tlačítko BOOTSEL a zapojte desku do USB portu vašeho Raspberry Pi nebo počítače.
• Jakmile je Pico připojeno k vašemu počítači, uvolněte BOOTSEL.
• Raspberry Pi Pico se montuje jako velkokapacitní paměťové zařízení s objemem RPI-RP2.
• Přetáhněte soubor MicroPython UF2 do svazku RPI-RP2.
• Pico se restartuje s aktivním MicroPythonem.
• K REPL a MicroPythonu můžete přistupovat přes sériový USB port.

Ahoj světe v C/C++

Prvním programem napsaným jakýmkoli programátorem je zápis „Hello World“ do konzole, v tomto případě přes sériový port USB Raspberry Pi 4B .

• Stáhněte si soubor UF2 „Hello World“.
• Stiskněte a podržte tlačítko BOOTSEL a připojte Raspberry Pi Pico k USB portu Raspberry Pi.
• Deska bude namontována jako velkokapacitní paměťové zařízení s objemem RPI-RP2.
• Přetáhněte soubor UF2 do svazku RPI-RP2.
• Pico se restartuje.
• Otevřete terminál na Raspberry Pi 4B a spusťte příkazy:

  sudo apt install minicomminicom -b 115200 -o -D / dev / ttyACM0

• V okně terminálu byste měli vidět „Hello World“.

Příslušenství pro Raspberry Pi Pico.

Další příslušenství pro Raspberry Pi Pico H

Podívejte se na další příslušenství , které jsme připravili pro modul Raspberry Pi Pico H. Kompatibilní příslušenství naleznete v sekci Viz odpovídající příslušenství pod fotogalerií. Výběrem tohoto příslušenství můžete postupovat podle příkladů výrobce z dokumentace SDK pro C a Python.

Specifikace Raspberry Pi Pico
