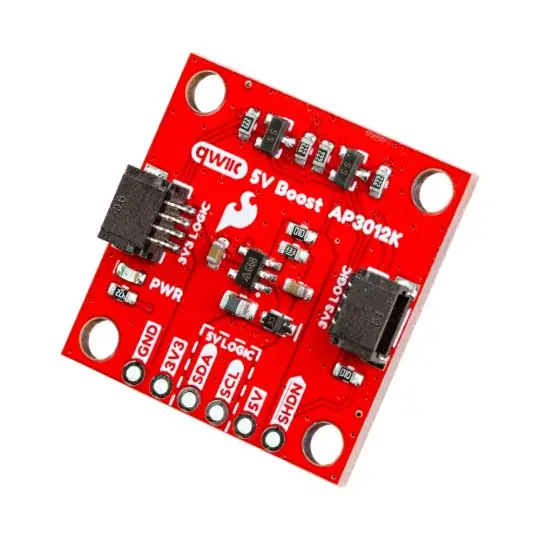

Qwiic 5V Boost – 5V zvyšující měnič – AP3012K – SparkFun PRT-28203 Oblíbený

Popis

Qwiic 5V Boost je univerzální deska, která rozšiřuje kompatibilitu systémů Qwiic se zařízeními pracujícími ve standardu 5V. Modul, založený na převodníku AP3012 , zvyšuje napětí 3,3V ze sběrnice Qwiic na 5V a zpřístupňuje ho přes pájené piny. Vestavěné převodníky logických úrovní navíc umožňují převod signálů I2C.

‌

Popis produktu: Qwiic 5 V Boost – 5V zvyšující měnič – AP3012K – SparkFun PRT-28203

Qwiic 5V Boost je univerzální deska, která rozšiřuje kompatibilitu systémů Qwiic se zařízeními pracujícími ve standardu 5 V. Modul, založený na převodníku AP3012 , zvyšuje napětí 3,3 V ze sběrnice Qwiic na 5 V a zpřístupňuje ho přes pájené piny. Vestavěné převodníky logických úrovní navíc umožňují převod signálů I2C a sada propojek umožňuje nezávislé nastavení úrovní napětí a pull-up rezistorů . Jedná se o perfektní řešení pro integraci zařízení, jako jsou senzory SPS30, SEN54, ventilátory nebo LED osvětlení, s 3,3V mikrokontroléry.

Qwiic 5V Boost – 5V zvyšující měnič – AP3012K – SparkFun PRT-28203. Qwiic 5V Boost je univerzální deska, která rozšiřuje kompatibilitu systémů Qwiic se zařízeními pracujícími ve standardu 5 V.

Speciální funkce

• Kompatibilní s 3,3V systémem Qwiic a 5V I2C zařízeními
• Vestavěný převodník AP3012 – stabilních 5V z 3,3V napájení
• Nezávislé nastavení logických úrovní pomocí propojek 3V/5V
• Dva TTL převodníky umožňující obousměrný přenos
• Konektory Qwiic a piny PTH pro flexibilní připojení
• SHDN výstup – možnost programového zapínání/vypínání převodníku
• PWR LED – Vizuální potvrzení napájení

Praktické aplikace

Modul SparkFun Qwiic 5V Boost je ideální pro integraci 5V senzorů a periferií s 3,3V regulátory – zejména pro systémy kvality ovzduší, chladicí systémy, projekty RGB LED nebo prototypování s I2C senzory. Výrazně zjednodušuje integraci v prostředí Qwiic a umožňuje vyhnout se externím převodníkům nebo převodníkům logických úrovní.

Technická specifikace modulu

• Systém převodníku: AP3012
• Vstupní napětí: 3,3 V (s Qwiic)
• Výstupní napětí: 5V (z AP3012)
• Rozhraní: 2 x Qwiic (I2C), PTH piny (GND, 3V3, SDA, SCL, 5V, SHDN)
• Logický převod: 2 x TTL převodníky (3,3 V/5 V)
• Propojky: I2C, I2C HV, 3,3V/5V (signálová logika na pinech PTH)
• Indikátor: Červená LED dioda napájení
• Rozměry: 24,50 x 24,50 mm
• Hmotnost: 2,35 g

Toto je perfektní řešení pro integraci zařízení, jako jsou senzory SPS30, SEN54, ventilátory nebo LED osvětlení, s 3,3V mikrokontroléry.
