Převodník USB – 4kanálový RS485 – CH344L – Waveshare 25219 Levný

Popis

Tento průmyslový převodník umožňuje simultánní a nezávislou komunikaci přes čtyři rozhraní RS485 s použitím jediného portu USB . Zařízení je vybaveno pojistkami TVS, ESD a samoresetovacími pojistkami, což zajišťuje stabilní provoz i v náročném průmyslovém prostředí. Jeho robustní pouzdro z hliníkové slitiny , podpora více operačních systémů a přenosová vzdálenost RS485 až 1200 m z něj činí ideální řešení pro automatizační, monitorovací a řídicí systémy.

Popis produktu: Převodník USB – 4kanálový RS485 – CH344L – Waveshare 25219

Průmyslový převodník USB na RS485 určený pro aplikace vyžadující spolehlivou sériovou komunikaci. Rozšiřuje jeden USB port počítače o čtyři nezávislé kanály RS485 , což umožňuje simultánní a bezporuchovou komunikaci s více zařízeními. Konstrukce je založena na čipech CH344L a SP485EEN , což zajišťuje vysokou kompatibilitu a stabilitu přenosu. Převodník je vybaven pokročilou ochranou proti přepětí, zkratu a ESD, která chrání jak zařízení, tak připojenou infrastrukturu. Díky podpoře přenosových rychlostí od 1200 bps do 460 800 bps a schopnosti komunikovat na vzdálenost až 1200 m je ideální pro průmyslové automatizační systémy, PLC , měřicí a monitorovací systémy.

Výrobce připravil podrobnouuživatelskou příručku , která vám usnadní práci s převodníkem.

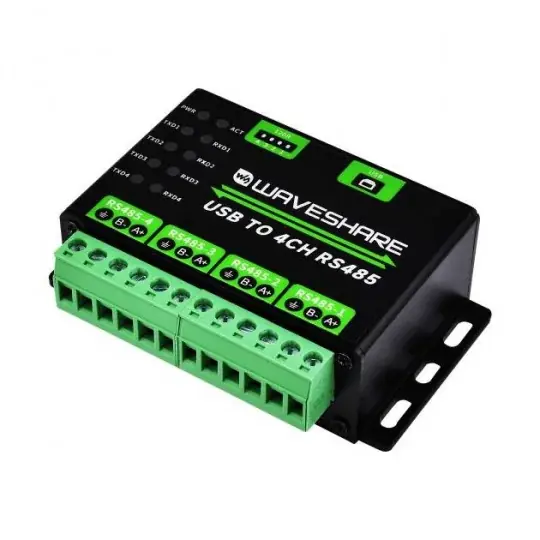

Převodník USB – 4kanálový RS485 – CH344L – Waveshare 25219.

Průmyslový neizolovaný převodník z USB na 485.

Hlavní vlastnosti převodníku

• 4 nezávislé kanály RS485 : umožňují simultánní komunikaci se čtyřmi samostatnými sběrnicemi RS485
• Rozhraní USB typu B : rychlé připojení k počítači bez nutnosti dalšího napájení
• Přenosová rychlost od 1200 bps do 460800 bps : široká škála konfigurací pro různé průmyslové aplikace
• Dosah komunikace RS485 až 1200 m : stabilní přenos dat na velké vzdálenosti
• Přepínatelné zakončovací odpory 120 Ω : individuálně aktivované pomocí DIP přepínačů
• Ochrana TVS a ESD : ochrana proti elektrostatickému výboji a přepětí
• Samoresetovací pojistka : ochrana proti přetížení a zkratu
• Pouzdro z hliníkové slitiny : vysoká mechanická odolnost a efektivní odvod tepla
• Podpora až 32 zařízení na sběrnici : komunikace typu point-to-multipoint
• LED indikace : LED diody indikují napájení, aktivitu a přenos dat pro každý kanál

Komunikační rozhraní USB a RS485

Převodník využívá port USB typu B na straně počítače a čtyři nezávislá rozhraní RS485 dostupná na praktických šroubovacích konektorech . Každý kanál má piny A+, B- a PE, což usnadňuje integraci s průmyslovými zařízeními, PLC, měřiči energie a telemetrickými systémy. Automatické přepínání směru přenosu eliminuje nutnost ručního ovládání vysílacích a přijímacích linek. Kromě toho může každý kanál využívat vlastní zakončovací odpor 120 Ω , který lze aktivovat pomocí DIP přepínačů umístěných na krytu.

Čtyři nezávislé kanály umožňují simultánní provoz různých segmentů instalace z jednoho počítače.

Pouzdro umožňuje montáž na stěnu a na DIN lištu.

Kompatibilita s operačními systémy

Převodník je navržen pro práci s nejoblíbenějšími operačními systémy používanými v průmyslových i hobby aplikacích. Podporuje Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS a Android . V Linuxu a Raspberry Pi může převodník fungovat se standardními systémovými ovladači, což výrazně zjednodušuje implementaci. Díky tomu je vhodný jak pro průmyslové počítače, tak pro projekty založené na Raspberry Pi, mini-PC a operátorské terminály HMI.

Technické specifikace převodníku

• Komunikační systémy: CH344L, SP485EEN
• Hostitelské rozhraní: USB typu B
• Rozhraní zařízení: 4x RS485
• Napájecí napětí: 5 V
• Spotřeba proudu: 23,6 mA
• Přenosová rychlost: od 1200 bps do 460800 bps
• Přenosový režim: bod-více bodů
• Maximální počet zařízení: 32 uzlů
• Maximální přenosová vzdálenost RS485: až 1200 m
• Maximální délka USB kabelu: přibližně 5 m
• Zakončovací odpory: 120 Ω, volitelné pomocí DIP přepínačů
• Ochrana USB: 500 mA samoresetovací pojistka, ESD
• Ochrana RS485: TVS 600 W, přepěťová ochrana, 15 kV ESD
• Provozní teplota: -40 °C až 85 °C
• Provozní vlhkost: 5 % relativní vlhkosti až 95 % relativní vlhkosti
• Podporované systémy: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Materiál pouzdra: hliníková slitina
• Způsob montáže: na stěnu a na DIN lištu
• Rozměry: 86,2 × 48 × 27,2 mm
• Hmotnost: 181 g

Obsah sady

• 1x převodník USB – 4kanálový RS485
• 1x kabel USB typu A na USB typu B, délka přibližně 1,2 m

Každý kanál může používat vlastní zakončovací odpor 120 Ω, který lze aktivovat pomocí DIP přepínačů umístěných na krytu.
