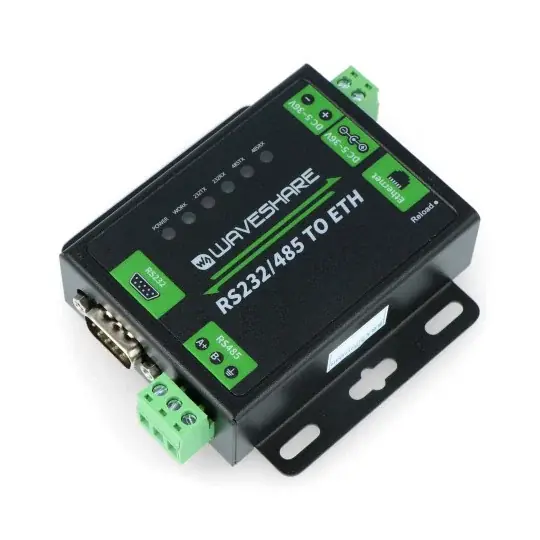

Převodník RS232 / RS485 – Ethernet – Cortex M4 – Waveshare 16530 Vrácení Zdarma

Popis

Zařízení umožňující komunikaci mezi rozhraním RS232 nebo RS485 a Ethernetem RJ45 . Modul konfigurovatelný prostřednictvím webových stránek, AT příkazů, sériového protokolu a síťového protokolu. Byl založen na 32bitovém procesoru ARM Cortex M4. Podporuje provozní režimy jako: TCP server, TCP klient, UDP server, UDP klient, HTTPD klient. Podporuje Modbus pro průmyslové aplikace.

Popis produktu: Převodník RS232 / RS485 – Ethernet – Cortex M4

Zařízení umožňující komunikaci mezi rozhraním RS232 nebo RS485 a Ethernetem RJ45. Modul konfigurovatelný prostřednictvím webových stránek, AT příkazů, sériového protokolu a síťového protokolu. Byl založen na 32bitovém procesoru ARM Cortex M4. Podporuje provozní režimy jako: TCP server, TCP klient, UDP server, UDP klient, HTTPD klient. Podporuje Modbus pro průmyslové aplikace.

Převodník RS232 / RS485 – Ethernet.

Hlavní vlastnosti převaděče

• 32bitový procesor ARM Cortex M0.
• 10 / 100Mbps Auto-MDI / MDIX Ethernetové rozhraní.
• Rozhraní RS232 a RS485 mohou pracovat nezávisle současně.
• Schopnost změnit přenosovou rychlost rozhraní RS485 ( z 600 b / s na 230,4 Kb / s ) podporuje pět možností kontroly parity: None, Odd, Even, Mark, Space.
• Stavové LED pro monitorování komunikace a provozního stavu.
• Dostupné provozní režimy: TCP server, TCP klient, UDP server, UDP klient, HTTPD klient (podporuje GET a POST).
• Podporuje Modbus pro průmyslové aplikace.
• Podporuje Websocket , zajišťuje obousměrný a transparentní přenos z portu RS232 / RS485 přímo přes web.
• Umožňuje konfiguraci prezenčních paketů , ujistěte se, že je připojení správné, abyste správně přijímali data ze senzoru.
• Umožňuje konfigurovat registrační pakety , automatické přeposílání registrovaného paketu jako identifikátoru po navázání připojení, aby bylo možné zařízení odlišit.

• Konfigurace: prostřednictvím webových stránek, AT příkazů, sériového protokolu a síťového protokolu.
• Konfigurační stránku modulu lze libovolně upravovat.
• Podporuje protokol podobný RFC2217 , může komunikovat se zařízeními, jejichž sériové nastavení (přenosová rychlost, datový bit atd.) Se mohou změnit.
• Mechanismus KeepAlive detekuje přerušení připojení a automaticky je obnovuje.
• Podporuje restartování časového limitu .
• Rozpozná název domény DNS, přizpůsobitelný server DNS
• Podporuje DHCP , automatické přiřazování IP adres nebo pevnou IP
• Firmware se aktualizuje po síti
• Obnovení továrního nastavení zařízení se provádí pomocí softwaru nebo hardwaru
• Má adresu MAC, kterou lze upravit
• Dostupný software: konfigurační software modulu, testovací nástroj TCP / UDP, virtuální sériový port VCOM
• Ukázkový kód: hostitelský počítač (zásuvka), VB, C ++ Delphi, Android, iOS atd.

Rozměry převodníku jsou uvedeny v mm.

Specifikace převaděče

• Ethernet:
• konektor: 4pinový RJ45
• rychlost: 10/100 Mb / s
• ochrana rozhraní: 1,5 KV elektromagnetická izolace
• protokoly: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD klient
• Mezipaměť TX: 6 kB
• Mezipaměť RX: 4 kB
• RS485 / RS232:
• konektor:
• RS485: Šroub (A +, B-, GND)
• RS232: DB9 samec
• datové bity: 5 bitů, 7 bitů, 8 bitů
• stop bit: 1, 2
• Paritní bit: žádný, lichý, sudý, značka, mezera
• přenosová rychlost: od 600 b / s do 230,4 Kb / s
• Mezipaměť TX: 2 kB
• Mezipaměť RX: 2 kB
• hardwarové řízení toku: RTS / CTS
• ochrana rozhraní:
• RS485:
• 2KV ESD
• Rezistor 2,2 K Ω

• Zdroj napájení:
• napájecí napětí: 5 V až 36 V (5 V doporučeno)
• jmenovitý proud: 85,5 mA při 5V
• spotřeba energie: <1 w="" span="">
• ochrana rozhraní: proti přepětí, ESD,
• Životní prostředí:
• pracovní teplota: od -40 ° C do 85 ° C
• skladovací teplota: -40 ° C až 105 ° C

Sada také obsahuje napájecí zdroj 5 V / 1 A pro napájení převodníku a kabel RS232 samec – samice, samice – samice a kabel RJ45.
