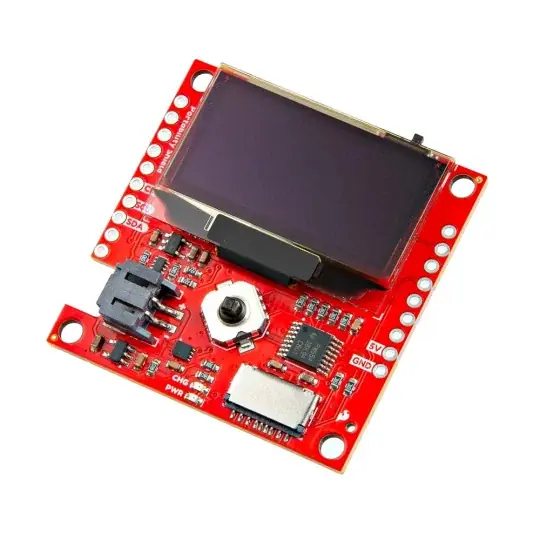

Přenosný štít – překryvný kryt s 1,3" OLED displejem a joystickem – SparkFun DEV-27510 Originální

Popis

SparkFun Portability Shield je kompletní rozhraní, které přidává sadu funkcí ke kompatibilním vývojovým deskám pro terénní aplikace. Díky 1,3″ OLED displeji, pětisměrnému joysticku a slotu pro microSD umožňuje vytváření plnohodnotných uživatelských rozhraní, zaznamenávání dat a navigaci v menu. Modul je navržen pro kompatibilitu s širokou škálou desek – včetně RTK Postcard , se kterou vytváří kompletní mobilní sadu.

‌

Popis produktu: Přenosný štít – překryvný kryt s 1,3″ OLED displejem a joystickem – SparkFun DEV-27510

Portability Shield od SparkFun je kompletní rozhraní, které přidává sadu funkcí užitečných v terénních aplikacích ke kompatibilním vývojovým deskám. Na desce najdeme patici pro Li-Pol baterii, nabíječku MCP73831T s nabíjecím proudem cca 500 mA , indikátor stavu baterie MAX17048 a vypínač s diodou LM66200, který zajišťují nízkou spotřebu proudu v režimu spánku (~4 μA). Díky 1,3″ OLED displeji, pětisměrnému joysticku a slotu pro microSD kartu je možné vytvářet plnohodnotná uživatelská rozhraní, zaznamenávat data a ovládat menu. Komunikace s komponentami probíhá přes I2C (pro OLED, joystick a indikátor baterie) a SPI (pro microSD kartu). Modul byl navržen pro kompatibilitu s mnoha deskami – včetně RTK Postcard , se kterou vytváří kompletní mobilní sadu.

Přenosný štít – překryv s 1,3“ OLED displejem a joystickem – SparkFun DEV-27510. SparkFun Portability Shield je kompletní rozhraní, které přidává sadu funkcí kompatibilním vývojovým deskám užitečných pro terénní aplikace.

Speciální funkce

• 1,3palcový OLED displej – pracuje na sběrnici I2C, výchozí adresa 0x3D (lze změnit na 0x3C)
• 5cestný joystick – napájený expandérem portů GPIO PCA9554, poskytuje intuitivní navigaci v rozhraní
• Slot pro microSD kartu s třecím uchycením – umožňuje zápis dat pomocí rozhraní SPI
• Napájení z Li-Pol baterie nebo přes VIN linku (5 V) – integrovaná nabíječka MCP73831T s maximálním proudem 500 mA
• Vestavěný indikátor stavu nabití baterie – čip MAX17048 s komunikací I2C
• Vypínač ZAP/VYP – implementován s použitím diody LM66200, zajišťuje minimální spotřebu proudu v režimu spánku (~4 μA)

Praktické aplikace

SparkFun Portability Shield je ideální pro projekty, které vyžadují přenosnost, napájení z baterie a interakci s uživatelem v terénu. Lze jej použít pro mobilní sběr dat, lokalizační zařízení, diagnostické systémy a polní kontroléry. Je perfektní jako rozhraní pro desky, jako je RTK Postcard a další kompatibilní s formátem SparkFun.

Na desce najdete patici pro Li-Pol baterii, nabíječku MCP73831T, indikátor stavu baterie MAX17048 a vypínač s diodou LM66200.Modul byl navržen s ohledem na kompatibilitu s mnoha deskami – včetně RTK Postcard, se kterou vytváří kompletní mobilní sadu.

Technická specifikace překryvné vrstvy

• Napájení: 5 V (přes VIN konektor nebo LiPo baterii)
• OLED displej: 1,3“, rozhraní I2C, adresa 0x3D (výchozí) / 0x3C
• Nabíjecí systém Li-Pol: MCP73831T, nabíjecí proud cca 500 mA
• Indikátor stavu baterie: MAX17048, komunikace přes I2C (adresa 0x36)
• Vypínač: Na bázi LM66200, spotřeba proudu ve vypnutém stavu ~4 μA
• Regulátor napětí: AP2112K – výstupní napětí 3,3 V
• Pětisměrný joystick: ovládaný expandérem PCA9554 (adresa I2C: 0x20)
• Slot pro kartu microSD: uchycení pomocí tření, komunikace přes SPI
• Konfigurační propojky:
• Změna adresy OLED displeje (DC)
• aktivace pull-up rezistorů I2C
• Kontrolka napájení (PWR)
• LED indikátor stavu nabíjení (CHG)
• Rozměry desky: 43 mm x 43 mm
