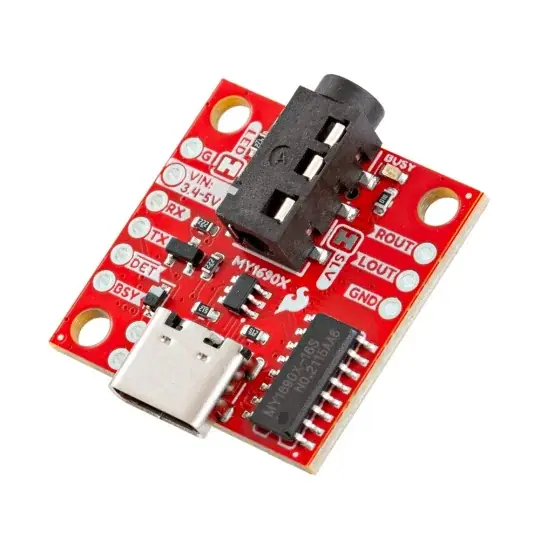

Přehrávač audio – MP3 a WAV – MY1690X-16S – SparkFun BOB-28038 Aktuální

Popis

Audio Player Breakout je malá deska založená na dekodéru MY1690X, navržená pro rychlé a snadné přidání funkcí přehrávání zvuku do elektronických projektů. Zařízení podporuje soubory MP3 a WAV uložené na kartě microSD (až 32 GB) formátované ve formátu FAT16 nebo FAT32. Po připojení přes USB Type-C se modul připojuje jako vyjímatelný disk, což umožňuje snadnou správu souborů přímo z počítače.

‌

Popis produktu: Přehrávač audio – MP3 a WAV – MY1690X-16S – SparkFun BOB-28038

Audio Player Breakout je malá deska založená na dekodéru MY1690X, navržená pro rychlé a snadné přidání funkcí přehrávání zvuku do elektronických projektů. Zařízení podporuje soubory MP3 a WAV umístěné na microSD kartě (až 32 GB) formátované ve FAT16 nebo FAT32. Při připojení přes USB Type-C je modul namontován jako vyjímatelný disk, což umožňuje snadnou správu souborů přímo z počítače. Pro komunikaci se používá rozhraní UART 3,3 V TTL , které umožňuje plné ovládání přehrávání, hlasitosti a režimů ekvalizéru z mikrokontroléru , např. Arduina . Zvuk je vyveden přes 3,5mm TRRS konektor – postačující pro sluchátka, zatímco pro reproduktory se doporučuje použít externí zesilovač.

Rozšířený audio přehrávač – MP3 a WAV přehrávač – MY1690X-16S – SparkFun BOB-28038. Audio Player Breakout je malá deska založená na dekodéru MY1690X, navržená pro rychlé a snadné přidání funkcí přehrávání zvuku.

Speciální funkce

• Podpora souborů MP3 a WAV z microSD karet až do 32 GB
• Podporuje vzorkovací frekvence od 8 kHz do 48 kHz a datové toky od 8 kbps do 320 kbps
• Připojení jako velkokapacitní úložiště přes USB typu C
• 3,5mm TRRS audio výstup kompatibilní se sluchátky
• Ovládání přes UART 3,3 V TTL (přehrávání, pauza, další, ekvalizér, hlasitost, informace o skladbě)
• Kompatibilita s Arduinem – knihovna, která usnadňuje ovládání z terminálu

Praktické aplikace

Modul bude fungovat dobře ve vzdělávacích projektech, hlasových notifikačních systémech, interaktivních instalacích, zařízeních internetu věcí, hračkách a všude tam, kde je potřeba jednoduché a spolehlivé přehrávání zvuku. Díky podpoře přes UART a připravené knihovně pro Arduino je integrace s mikrokontrolérovými systémy rychlá a intuitivní.

Technická specifikace modulu

• Systém: MY1690X-16S
• Podporované formáty: MP3, WAV
• Vzorkovací frekvence: 8 kHz až 48 kHz
• Bitrate: od 8 kb/s do 320 kb/s
• Podporované karty: microSD až 32 GB, FAT16 / FAT32
• Komunikační rozhraní: UART 3,3 V TTL (TX, RX, detekce karty, zaneprázdněný stav)
• Napájení: VIN 3,4 V z 5 V nebo VUSB 5 V
• Audio výstup: 3,5mm TRRS konektor
• Konektory: USB typu C, průchozí otvory, rozteč 2,54 mm

Po připojení přes USB typu C se modul připojuje jako vyjímatelný disk, což umožňuje snadnou správu souborů přímo z počítače.
