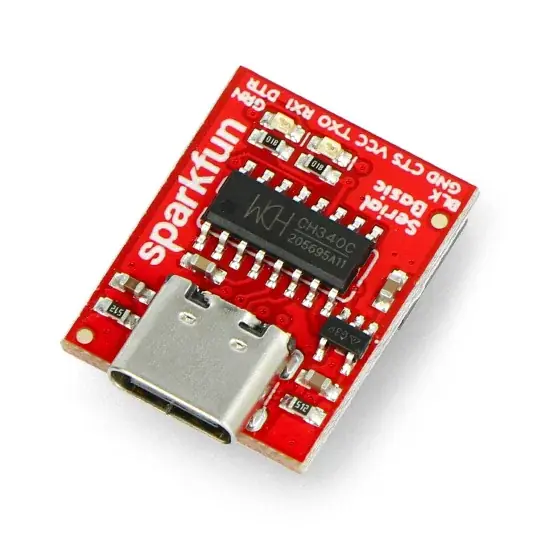

Pouze Dnes Převodník USB-UART FTDI CH340C 3.3 / 5V USB typu C – SparkFun DEV-15096

Popis

Malý převodník umožňuje komunikaci mezi USB a sériovým rozhraním UART. Umožňuje výměnu dat mezi počítačem a systémy pomocí mikrokontrolérů. Obvod je založen na čipu CH340C. Rozteč konektorů je přizpůsobena modulům řady Arduino Pro.

Popis

Převodník umožňuje komunikaci mezi dvěma populárními sériovými rozhraními, USB a UART . Modul je založen na systému CH340C , zajišťuje stabilní provoz a spolupráci s nejoblíbenějšími operačními systémy. K připojení systému k počítači je vyžadován kabel USB typu C.

Modul lze použít pro výměnu dat mezi počítačem a systémem mikrokontroléru nebo pro programování elektronických sad se sériovým rozhraním, např. Arduino nebo STM32Discovery .

SparkFun FTDI byl navržen s ohledem na programování modulů Arduino. Má funkci automatického resetování a rozteč konektorů je přizpůsobena modulům Arduino Pro : 6 x 1 female goldpin.

Vede

Modul má výstupy v podobě úhlových konektorů female goldpin se signály Rx, Tx, DTR, CTS a elektrickým vedením: PWR (5 V) a GND. Na desce jsou stavové LED (TX a RX), které monitorují stav komunikace. Převodník se připojuje k počítači kabelem přes konektor USB typu C.
