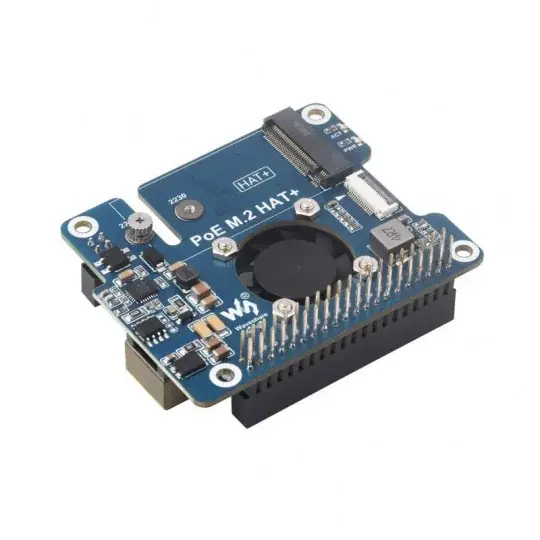

Pouze Dnes PoE M.2 HAT+ – PCIe adaptér pro NVMe M.2 disky s podporou PoE – pro Raspberry Pi 5 – Waveshare 28411

Popis

PoE M.2 HAT+ od Waveshare je pokročilý adaptér pro Raspberry Pi 5 , který kombinuje funkce PCIe adaptéru pro NVMe M.2 SSD disky a napájení přes Ethernet . Modul podporuje M.2 disky 2230 a 2242 , podporuje rozhraní PCIe Gen2 a Gen3 a umožňuje bootování přímo z SSD disku. Jeho vestavěný aktivní chladicí systém , kompatibilita s HAT+ a podpora IEEE 802.3af/at z něj činí vynikající řešení pro vysoce výkonné projekty Raspberry Pi 5.

Popis výrobce: PoE M.2 HAT+ – PCIe adaptér pro NVMe M.2 disky s podporou PoE – pro Raspberry Pi 5 – Waveshare 28411

PoE M.2 HAT+ je multifunkční adaptér navržený speciálně pro Raspberry Pi 5. Využívá nativní rozhraní PCIe dostupné v nejnovější generaci minipočítače, což umožňuje připojit rychlé NVMe M.2 SSD disky a dosáhnout výrazně vyšších rychlostí čtení a zápisu než u tradičních karet microSD. Výrobce uvádí teoretickou propustnost až 8 Gb/s a skutečnou přenosovou rychlost až 800 MB/s . Modul také integruje napájení přes Ethernet kompatibilní se standardem IEEE 802.3af/at , což umožňuje napájení a připojení Raspberry Pi k síti pomocí jediného ethernetového kabelu . Další 5V a 12V výstupy umožňují napájení externích zařízení, zatímco aktivní chlazení a chladič zajišťují stabilní provoz i při velkém zatížení SSD.

Produkt kompatibilní s Raspberry Pi 5

Výrobce poskytuje wiki stránku produktu – podívejte se na ni!

PoE M.2 HAT+ – PCIe adaptér pro NVMe M.2 disky s podporou PoE – pro Raspberry Pi 5 – Waveshare 28411.

Díky možnosti bootování z NVMe disku získáte větší spolehlivost a výkon než s tradičními microSD kartami.

Hlavní vlastnosti PoE M.2 HAT+

• Podpora Raspberry Pi 5 : Navrženo speciálně pro Raspberry Pi 5, používá nativní rozhraní PCIe
• NVMe M.2 SSD : Kompatibilní s formáty NVMe 2230 a 2242
• PCIe Gen2 a Gen3 : Poskytuje vysokou šířku pásma a rychlý přístup k datům
• Bootování z SSD : Umožňuje vašemu Raspberry Pi bootovat přímo z NVMe disku
• Napájení přes Ethernet : Splňuje standardy IEEE 802.3af a IEEE 802.3at
• Napájení jedním kabelem : Přenos dat a napájení přes jeden ethernetový kabel
• Výstupy 5V a 12V : mohou napájet další periferie
• Aktivní chlazení : ventilátor a chladič zlepšují odvod tepla
• Stavové LED diody : Indikátory PWR a ACT umožňují sledovat provoz zařízení
• 40pinový GPIO konektor : zachovává přístup ke všem pinům Raspberry Pi

Standard HAT+ a plná kompatibilita s Raspberry Pi 5

PoE M.2 HAT+ je vyroben v souladu s nejnovějším standardem HAT+ , který vyvinula společnost Raspberry Pi pro příslušenství určené pro Raspberry Pi 5. Tento standard rozšiřuje klasické řešení HAT o další mechanismy identifikace hardwaru, Automatická detekce a snadnější konfigurace systému. Díky použití EEPROM může software Raspberry Pi automaticky rozpoznat kompatibilní shieldy. Deska obsahuje všechny komponenty potřebné pro současnou podporu NVMe disku a napájení PoE. Výrobce implementoval patici M.2 Key M s podporou NVMe disků, PoE řadič s izolovaným spínacím měničem, aktivní chladicí ventilátor , PCIe FFC konektor pro připojení k Raspberry Pi 5, stavové LED indikátory a další 5V a 12V napájecí výstupy . Zachován byl také průchozí 40pinový GPIO konektor , který umožňuje použití dalších rozšiřujících modulů. Shield funguje výhradně s Raspberry Pi 5 a není kompatibilní s Raspberry Pi 4, Raspberry Pi 3 ani staršími modely . Podporovány jsou pouze SSD disky používající protokol NVMe – média SATA M.2 podporována nejsou.

Shield funguje pouze s Raspberry Pi 5.

Vestavěný ventilátor a kovový chladič zlepšují odvod tepla.

Rychlé NVMe úložiště pro Raspberry Pi

Rozhraní PCIe umožňuje využít potenciál moderních NVMe SSD disků. Ve srovnání s kartami microSD získáte výrazně rychlejší bootování systému, rychlejší kopírování souborů a lepší odezvu aplikací . PoE M.2 HAT+ podporuje režimy PCIe Gen2 i Gen3 a umožňuje bootovat Raspberry Pi 5 přímo z nainstalovaného SSD disku . Jedná se o ideální řešení pro NAS servery, dohledové systémy, aplikace umělé inteligence a projekty vyžadující rychlý přístup k datům.

Napájení PoE a další napájecí výstupy

Vestavěný modul Power over Ethernet, který je kompatibilní se standardem IEEE 802.3af/at , umožňuje přenos elektřiny a síťových dat přes jediný ethernetový kabel. Toto řešení zjednodušuje instalaci zařízení namontovaných v síťových skříních, monitorovacích bodech nebo automatizačních systémech. Shield poskytuje GPIO výstup s kapacitou až 5 V/4,5 A a další 2pinový konektor s napětím 12 V/2 A. To umožňuje napájení dalších modulů, ventilátorů, LED osvětlení a dalších zařízení kompatibilních s Raspberry Pi.

Technické specifikace PoE M.2 HAT+

• Rozhraní Raspberry Pi: PCIe přes 16pinový FFC konektor
• Kompatibilita: Raspberry Pi 5
• Podporované disky: M.2 NVMe
• Podporované formáty disků: 2230, 2242
• Podporované režimy PCIe: Gen2, Gen3
• Možnost bootování z SSD: ano
• Standard PoE: IEEE 802.3af/at
• Vstupní napětí PoE: 37V až 57V DC
• GPIO výstup: 5V/4,5A (max.)
• 2pinový výstup: 12V/2A (max.)
• Chlazení: aktivní ventilátor + hliníkový chladič
• LED indikátory: PWR, ACT
• GPIO konektor: 40pinový, průchozí
• Rozměry: 56,5 x 70 mm
• Hmotnost: 70 g

Obsah sady

1. PoE M.2 HAT+
2. Kovový radiátor
3. 16pinový FFC kabel, délka 40 mm
4. Tepelně vodivé pásky – 3 ks.
5. Sada montážních šroubů

Prvky obsažené v sadě.
