Pouze Dnes Pixel Shifter – převodník logických úrovní 3,3 V/5 V pro adresovatelné LED diody – Adafruit 6066

Popis

Adafruit Pixel Shifter je kompaktní modul pro převod logických úrovní určený k ovládání adresovatelných RGB a RGBW LED . Zařízení umožňuje mikrokontrolérům pracujícím s 3,3V logikou bezproblémové propojení s LED pásky vyžadujícími 5V signály. Modul je vybaven dvěma kanály pro převod signálu, invertovaným výstupem pro vybrané typy LED a vestavěnou diodou NeoPixel pro snadnou diagnostiku přenosu dat.

Popis produktu: Pixel Shifter – převodník logických úrovní 3,3 V/5 V pro adresovatelné LED diody – Adafruit 6066

Adafruit Pixel Shifter je navržen pro práci s adresovatelnými LED diodami, jako jsou WS2811, WS2812, NeoPixel, SK6812 a kompatibilními řešeními vyžadujícími 5V logické signály. Modul eliminuje problémy spojené s nestabilním provozem LED pásků řízených přímo mikrokontroléry pomocí 3,3V logiky. Deska obsahuje 5V zvyšující obvod , dva signálové buffery a signálový invertor, což umožňuje podporu standardních i méně běžných LED ovladačů .

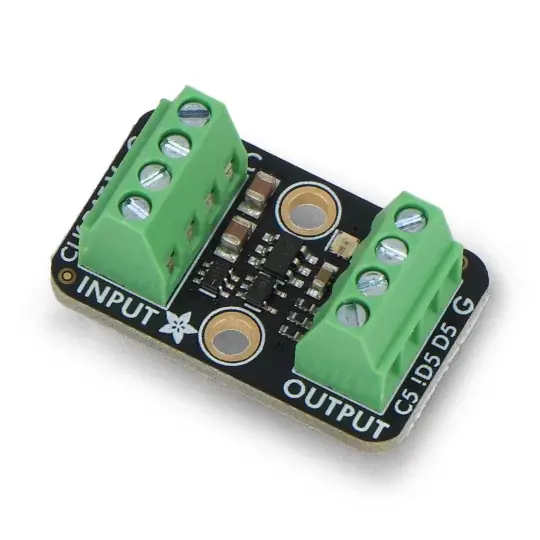

Pixel Shifter – převodník logických úrovní 3,3V/5V pro adresovatelné LED diody – Adafruit 6066.

Modul je napájen napětím 3 V až 5 V a spotřebovává pouze několik miliampérů proudu.

Klíčové vlastnosti Adafruit Pixel Shifteru

• Převod logických úrovní : Převod signálů 3,3 V na signály 5 V pro adresovatelné LED diody
• Dva signálové kanály : podpora datových a hodinových linek
• Invertovaný výstup : určen pro systémy vyžadující invertovaný signál, např. TM1814
• Vestavěný generátor napětí 5 V : napájení pro konverzní systém bez dalších komponent
• Čip 74HCT2G34 : podporuje signály s frekvencemi až 10 MHz
• Kompatibilita s NeoPixel a DotStar : podpora pro jedno- a dvouvodičové LED diody
• Vestavěná dioda NeoPixel : rychlá diagnostika správnosti datového signálu
• Šroubové konektory : snadné připojení vodičů bez pájení
• Nízká spotřeba energie : Napájení 3V až 5V se spotřebou energie jen několik miliampérů

Piny a kompatibilita

Modul je vybaven praktickými šroubovacími konektory s roztečí 2,54 mm . Vstupní strana obsahuje piny V (napájení), G (zem), DAT (datová linka) a CLK (hodinová linka). Výstupní strana poskytuje signály D5 (5 V data), !D5 (5 V invertovaná data) a C5 (5 V hodinový signál). To umožňuje modulu pracovat jak s LED pásky používajícími jednu datovou linku, tak s řešeními vyžadujícími další hodinový signál. Pixel Shifter je určen pro mikrokontroléry využívající logiku 3,3 V. Modul je kompatibilní s RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi a mnoha dalšími platformami vybavenými digitálními výstupy. Je kompatibilní s oblíbenými adresovatelnými LED diodami NeoPixel, WS2812B, WS2811, SK6812, DotStar (SK9822) a ovladači vyžadujícími invertovaný signál, jako je například TM1814 .

Modul funguje perfektně s mikrokontroléry RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi a dalšími zařízeními používajícími logiku 3,3 V.

Adafruit Pixel Shifter je navržen pro práci s adresovatelnými LED diodami, jako jsou WS2811, WS2812, SK6812 a další kompatibilní řešení.

Programování a spolupráce s WLED

Modul nevyžaduje žádný proprietární software a funguje jako hardwarový převodník signálu. Lze jej použít s knihovnami Adafruit NeoPixel, FastLED, CircuitPython NeoPixel a dalšími adresovatelnými knihovnami pro řízení LED osvětlení . Pixel Shifter funguje dobře i v projektech založených na WLED a poskytuje správné logické úrovně pro LED pásky řízené ESP32 nebo ESP8266.

Technické specifikace převodníku

• Konverzní systém: 74HCT2G34
• Napájecí napětí: 3 V až 5 V
• Počet signálových kanálů: 2
• Invertovaný signálový výstup: ano
• Maximální frekvence signálu: 10 MHz
• Podporované typy signálů: data a hodiny pro adresovatelné LED diody
• Konektory: 2,54 mm šroubovací svorky
• Podporované velikosti vodičů: 18 AWG až 26 AWG
• Vestavěné NeoPixel LED: ano
• Možnost vypnutí diagnostické diody: ano
• Rozměry: 25,5 × 15 × 10,2 mm
• Hmotnost: cca 3,5 g

Obsah sady

• 1x modul Adafruit Pixel Shifter

Další funkcí desky je vestavěná dioda NeoPixel, která slouží jako diagnostický indikátor.
