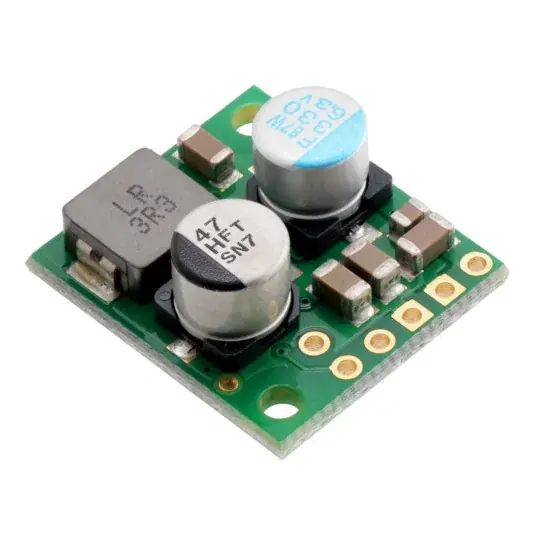

Pouze Dnes D36V28F5 – sestupný převodník – 5V 3,2A – Pololu 3782

Popis

Převodník s výstupním napětím 5 V a účinností od 2,5 A do 4 A , typicky 3,2 A. Napájen napětím od 5,3 V do 50 V. Rozměry desky jsou 20 x 18 mm.

Popis produktu: D36V28F5 – redukční převodník – 5 V 3,2 A – Pololu 3782

Sestupný měnič (hromadný) s výstupním napětím 5 V a účinností od 2,5 A do 4 A , typicky 3,2 A. Napájen napětím od 5,3 V do 50 V. Rozměry desky jsou 20 x 18 mm.

Kolíky invertoru.

Výstupy převodníku D36V28F5

Deska má popsané konektory ve vzdálenosti 2,54 mm. Převodník lze zapojit přímo do kontaktního pole , lze jej připojit vodiči nebo připájet na vyhrazenou desku plošných spojů.

Účinnost systému měniče

Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Toto je důležitý parametr při práci s přenosnými zdroji energie, kde je důležitá pracovní doba na jeden nabíjecí cyklus. Účinnost tohoto systému je přibližně 80% – 90%.

Graf účinnosti systému.

Sada obsahuje převodník a konektory pro samopájení.

Specifikace sestupného převodníku D36V28F5

• Vstupní napětí: 5,3 V až 50 V
• Výstupní napětí: 5V
• Přesnost výstupního napětí: 4%
• Trvalý výstupní proud: 3,2 A
• Účinnost 80% – 90%
• Ochrana proti přepólování a proti proudu, napětí a teplotě
• Spínací frekvence: přibližně 500 kHz
• Funkce měkkého startu
• Dva montážní otvory o průměru 2,2 mm (M2)
• Rozměry: 20 x 18 mm
• Hmotnost: 3,3 g
