Modul je vybaven analogově-digitálním převodníkem ADS1015 od SparkFun . SparkFun Qwiic 12bitový ADC ADS1015 má až 4 vstupní kanály , které lze použít jako nesymetrické vstupy nebo v párech pro diferenciální vstupy. Modul má navíc programovatelný zesilovač , díky kterému je velmi citlivý i na ty nejmenší změny napětí.

Popis produktu: SparkFun Qwiic 12 Bit ADC ADS1015 – ADC 12bitový 4-kanálový převodník – I2C – SparkFun DEV-15334

Modul je vybavenanalogově-digitálním převodníkem ADS1015 od SparkFun . SparkFun Qwiic 12bitový ADC ADS1015 má až 4 vstupní kanály , které lze použít jako nesymetrické vstupy nebo v párech pro diferenciální vstupy. Modul má navíc programovatelný zesilovač , díky kterému je velmi citlivý i na ty nejmenší změny napětí.

Obsah sady

• SparkFun Qwiic 12 Bit ADC ADS1015 – ADC 12bitový 4kanálový převodník – I2C – SparkFun DEV-15334 – 1 kus

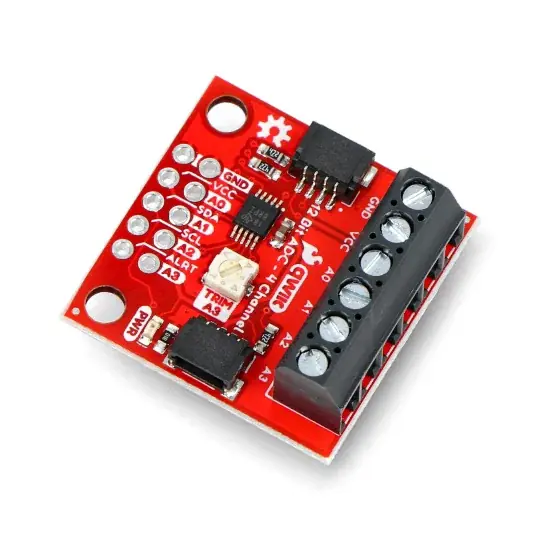

ADC 12bitový 4kanálový převodník – vybavený šroubovacími svorkami pro připojení vodičů.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku . Najdete tam mimo jiné popis systému, uspořádání pinů a ukázkový kód programu.

4-výstupní převodník – převodník ADC od SparkFun.

Princip činnosti A/C převodníku

Převodníky a převodníky jsou nástroje, které převádějí jednu fyzikální veličinu na jinou. Úkolem A/C převodníku je převést analogový signál na digitální signál, a tak je možné propojit digitální moduly – např. Arduino nebo Raspberry Pi s analogovými zařízeními a senzory.

Zapojení převodníku a popis přívodů

Vývody jsou pájecí plošky a šroubové konektory, umožňující pájení konektorů goldpin, rozteč 2,54 mm (nejsou součástí dodávky). Díky nim je možné propojit systém s prádlem nebo hlavním modulem (např. Arduino ) pomocí vodičů . Deska také obsahuje konektor Qwiic, což by mohla být alternativa bez pájení, která snižuje počet vodičů.

• GND – zem systému
• VCC – napájecí kolík
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C
• ALRT – alarmový signál generovaný, když analogová hodnota překročí nastavenou prahovou hodnotu
• A0, A1, A2, A3 – analogové vstupy

Technická specifikace modulu

• Typ modulu: převodník
• Typ: ADC analogově-digitální převodník
• Vestavěný čip: ADS1015
• Počet kanálů: 4
• Provozní napětí (VDD): 2 V až 5,5 V
• s napájením přes konektor Qwiic: 3,3V
• Spotřeba proudu (typická): od 150 uA do 200 uA
• Provozní režimy:
• Single Shot – jednoduchá konverze
• Průběžná konverze – průběžná konverze (výchozí)
• Duty Cycling – cyklická konverze
• Typ měření:
• jediný signál – 12bitové rozlišení
• rozdílový signál – 11bitové rozlišení
• Full Scale Range (FSR): ± 0,256 V až ± 6,114 V (výchozí 2,048 V)
• Velikost LSB: 0,125 mV až 3 mV (výchozí je 1 mV)
• Vzorkovací frekvence: 128 Hz až 3,3 kHz
• Komunikační rozhraní: I2C sběrnice
• Adresa sběrnice I2C:
• výchozí: 0x48
• konfigurovatelné: 0x49, 0x4A nebo 0x4B
• Rozsah provozních teplot: -40 °C až 125 °C
• Vestavěný potenciometr 10 kOhm
• Šroubové svorky pro připojení bez pájení
• 2x konektor Qwiic

SparkFun Qwiic 12 Bit ADC ADS1015 – ADC 12bitový 4kanálový převodník – I2C – SparkFun DEV-15334.
