Poslední Šance RP2040-ETH Mini – deska s mikrokontrolérem RP2040 a síťovým modulem Ethernet – CH9120 – Waveshare 24082

Popis

Waveshare RP2040-ETH Mini je malá vývojová deska s vestavěným mikrokontrolérem RP2040 , která umožňuje síťovou komunikaci pomocí ethernetového modulu s čipem CH9120 podporujícím protokoly TCP/IP. Deska dále obsahuje 14 multifunkčních pinů GPIO a konektor USB Type-C.

Popis produktu: RP2040-ETH Mini – deska s mikrokontrolérem RP2040 a síťovým modulem Ethernet – CH9120 – Waveshare 24082

RP2040-ETH Mini je vývojová deska od Waveshare s mikrokontrolérem RP2040 , která obsahuje vestavěný Ethernet modul s čipem CH9120 umožňující síťovou komunikaci pomocí protokolů TCP/IP . Mikrokontrolér Raspberry Pi RP2040 obsahuje dvoujádrový procesor ARM Cortex M0+ taktovaný až na 133 MHz a má 264 kB SRAM a 4 MB Flash paměti , což zajišťuje vysokou výpočetní efektivitu modulu. Součástí vývojové desky je také 14 multifunkčních GPIO pinů , které umožňují připojení k různým modulům a senzorům. Modul je programovatelný v jazycích MicroPython, C a C++ a má port USB Type-C.

Výrobce připravil podrobnou uživatelskou příručku , která usnadňuje zahájení práce s modulem.

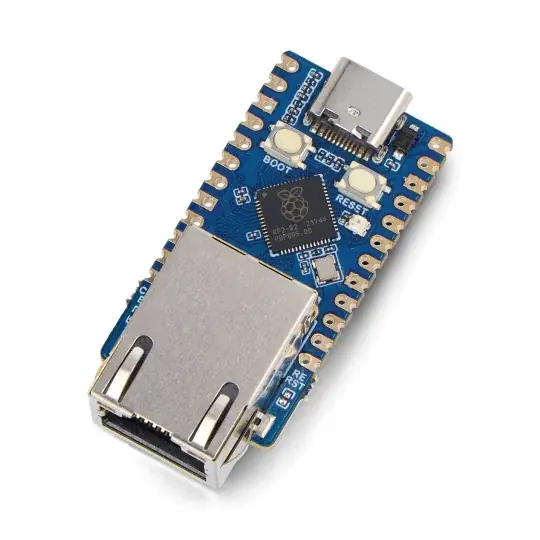

RP2040-ETH Mini – deska s mikrokontrolérem RP2040 a síťovým modulem Ethernet – CH9120 – Waveshare 24082.

Deska má ethernetový modul s čipem CH9120.

Zvláštní vlastnosti dlaždice

• Má vestavěný ethernetový modul s čipem CH9120, který umožňuje síťovou komunikaci
• Podporuje sadu komunikačních protokolů TCP/IP
• Má vestavěný čip RP2040 s dvoujádrovým procesorem ARM Cortex M0+ 133 MHz s 264 kB SRAM a 4 MB Flash paměti.
• Obsahuje 14 multifunkčních pinů GPIO
• Je programovatelný v C/C++ a MicroPythonu
• Má port USB Type-C a vestavěný teplotní senzor
• Je vybaven rozhraními UART, SPI a I2C, které umožňují komunikaci s různými periferními zařízeními

Uspořádání prvků na desce

1. Konektor USB Type-C
2. Tlačítko BOOT
3. Tlačítko reset
4. Dvoujádrový procesor RP2040, pracovní frekvence až 133MHz
5. Ethernetový port RJ45
6. Stabilizátor napětí LDO RT9013-33GB
7. W25Q32JVSSIQ 4 MB paměti NOR-Flash
8. CH9120 Ethernet IC

Uspořádání prvků na desce.

Rozměry desky.

Technické specifikace desky

• Vestavěný čip: Raspberry Pi RP2040
• Procesor: ARM Cortex-M0+ Dual-Core 133 MHz
• Paměť SRAM: 264 kB
• Flash paměť: 4 MB
• TCP/IP čip: CH9120
• Rozhraní: 1x SPI, 2x I2C, 2x UART, 13x PWM
• Stabilizátor napětí LDO: RT9013-33GB 500 mA
• Vývojové prostředí: C/C++ Raspberry Pi nebo MicroPython SDK
• Napájecí konektor: USB Type-C
• Rozměry desky: 45,85 x 21 mm
