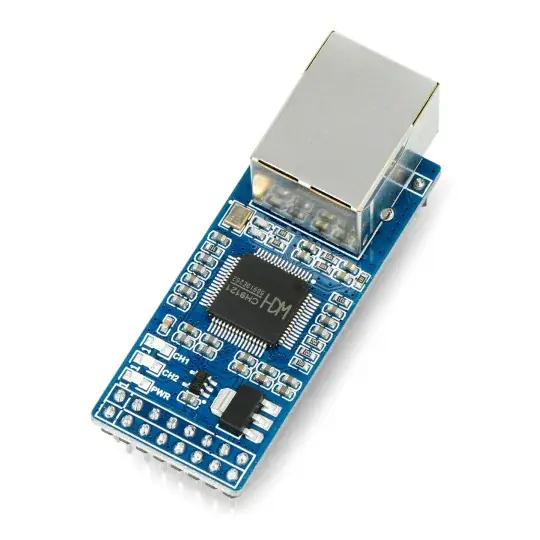

Poslední Šance 2-CH UART To Ethernet Converter – dvoukanálový UART to Ethernet konvertor – transparentní přenosový modul – Waveshare 20655

Popis

2-CH UART TO ETH je modul, který umožňuje komunikaci mezi UART TTL a RJ45 Ethernet . Umožňuje obousměrný, transparentní přenos dat. Modul je osazen čipem CH9121 , vyznačuje se vysokou rychlostí přenosu dat, nízkou spotřebou energie a vysokou stabilitou provozu. Pomocí modulu je možné mimo jiné vzdáleně spravovat několik klientských zařízení s mnoha sériovými porty – to vše prostřednictvím jednoho webového serveru.

Popis produktu: 2-CH UART To Ethernet Converter – dvoukanálový UART to Ethernet konvertor – transparentní přenosový modul – Waveshare 20655

2-CH UART TO ETH je modul, který umožňuje komunikaci mezi UART TTL a RJ45 Ethernet . Umožňuje obousměrný , transparentní přenos dat. Modul je osazen čipem CH9121, vyznačuje se vysokou rychlostí přenosu dat, nízkou spotřebou energie a vysokou stabilitou provozu. Pomocí modulu je možné mimo jiné vzdáleně spravovat několik klientských zařízení s mnoha sériovými porty – to vše prostřednictvím jednoho webového serveru .

2-CH UART To Ethernet Converter – dvoukanálový UART to Ethernet konvertor – transparentní přenosový modul – Waveshare 20655.

Produkt je kompatibilní s Arduino a Raspberry Pi!

Výrobce poskytujeproduktovou Wiki stránku , která značně usnadňuje zahájení práce s převodníkem. Web obsahuje mimo jiné podrobný návod k použití, návod na propojení převodníku s Arduino, RPI a STM32 a technickou dokumentaci k čipu CH9121.

Dvoukanálový převodník UART na Ethernet.

Speciální vlastnosti převodníku

• Vestavěné vrstvy Ethernet MAC a PHY
• Obousměrný transparentní přenos dat mezi UART a Ethernetem
• Auto-MDI / MDIX, automatická detekce a přepínání
• KeepAlive, aktualizace softwaru přes síť
• Automaticky získaná IP adresa a přístup k doméně DNS přes DHCP
• Konfigurace síťových parametrů, jako je pracovní režim čipu, port, IP, pomocí hostitelského softwaru nebo příkazu UART
• Čtyři pracovní režimy: TCP KLIENT, TCP SERVER, UDP KLIENT, UDP SERVER
• Komunikace UART v plně duplexním nebo poloduplexním režimu, podporuje automatické přepínání RS485 RX / TX

K čemu jsou převodníky? Aplikace převodníku:

• Zvýšení komunikační vzdálenosti pro sériová zařízení
• Vzdálená správa více klientských zařízení s více sériovými porty přes jeden webový server
• Vzdálená správa sériového serveru Via Multi Web Clients
• Obousměrný transparentní přenos mezi UART TTL a Ethernetem

Uspořádání prvků na modulu

1. Indikátor stavu připojení UART 1
2. Indikátor stavu připojení UART 2
3. Indikátor napájení
4. Ovládací kolíky CH9121
5. Ovladač CH9121
6. Napájecí zdroj IC AMS1117-3,3V
7. Napájecí IC RT9193-18GB
8. Konektor ethernetového portu

Uspořádání prvků na modulu.

Popis pinoutu.

Popis pinoutu

• 5V / 3V3 – napájecí pin 3,3 V / 5 V
• GND – zem systému
• RST1 – externí reset
• RESET – RESET pin pro obnovení modulu do továrního nastavení
• TXD1 – asynchronní datový výstup UART 1 (ve výchozím nastavení povoleno)
• TXD2 – asynchronní datový výstup UART 2 (ve výchozím nastavení zakázáno)
• RXD1 – asynchronní datový vstup UART 1 (ve výchozím nastavení povoleno)
• RXD2 – asynchronní datový vstup UART 2 (ve výchozím nastavení zakázáno)
• CFG0 – konfigurační režim UART
• DIR1 – UART 1 RS485 RX / TX přepínač (připojuje se k externímu ovladači RS485)
• DIR2 – UART 2 RS485 RX / TX přepínač (připojuje se k externímu ovladači RS485)

Technická specifikace převodníku UART

• Typ modulu: převodník
• Typ převodníku: UART na Ethernet
• Počet kanálů: 2
• Typ přenosu: obousměrný přenos, transparentní přenos
• Vestavěný čip: CH9121
• Ethernet: RJ45 10/100 Mb/s
• Přenosová rychlost: od 300 bps do 921,6 kbps
• Datový bit: 5, 6, 7, 8
• Stop bit: 1, 2
• Ochrana rozhraní: ochrana proti zpětnému spojení, ESD, přepěťová ochrana
• Elektromagnetická izolace: 1,5 kV
• Pracovní režim: TCP server, TCP klient, UDP server, UDP klient atd.
• TCP server: konfigurovatelný od 1 do 16
• Napájecí napětí: 3,3 V / 5 V
• Kompatibilní s Arduino, Raspberry Pi a STM32
• Proudová kapacita: 140 mA při 5V
• Rozměry: 57,3 x 22 x 15 mm (bez konektorů)
