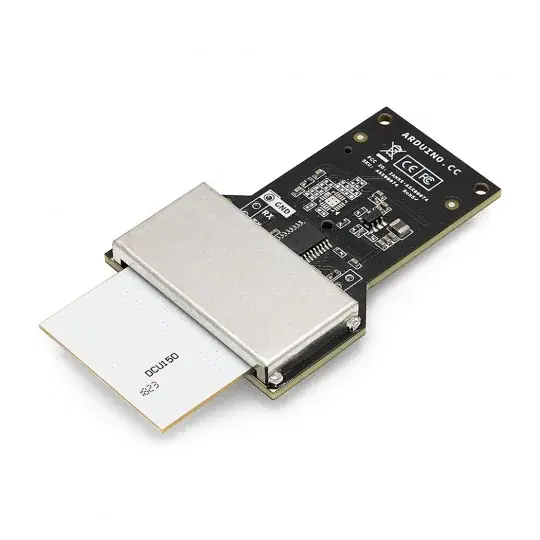

Portenta UWB Shield – UBW Truesense DCU150 RTLS modul pro Portenta C33 – Arduino ASX00074 Akční Nabídka

Popis

Portenta UWB Shield je pokročilý ultraširokopásmový komunikační štít založený na modulu Truesense DCU150 , který umožňuje přesnou lokalizaci zařízení, obousměrné určování vzdálenosti a systémy RTLS. Je ideální pro integraci s deskou Arduino Portenta C33 a nabízí spolehlivé UWB připojení pro IoT, průmyslovou automatizaci a logistické aplikace.

Popis produktu: Portenta UWB Shield – UBW Truesense DCU150 RTLS modul pro Portenta C33 – Arduino ASX00074

Rozšiřte možnosti svých Arduino projektů s Portenta UWB Shield – specializovaným UWB komunikačním shieldem určeným pro přesné polohování, určování vzdálenosti a průmyslovou automatizaci. Modul Truesense DCU150 , založený na čipu NXP Trimension SR150 , poskytuje stabilní a rychlý přenos dat v pásmu 6,24 GHz až 8,24 GHz . Díky integrovaným anténám na desce plošných spojů a dvěma 80pinovým konektorům s vysokou hustotou fungují shieldy bez problémů s deskou Portenta C33 , což umožňuje rychlou instalaci a spolehlivý provoz. Může fungovat jak jako základnová stanice, tak jako koncové zařízení, což z něj činí všestranné řešení pro moderní IoT systémy.

Portenta UWB Shield – UBW Truesense DCU150 RTLS modul pro Portenta C33 – Arduino ASX00074.

Překrytí je navrženo pro bezproblémovou integraci s Portenta C33.

Hlavní vlastnosti štítu Portenta UWB

• Dvojí funkce: funguje jako základnová stanice UWB nebo klientské (lokalizované) zařízení, což zvyšuje flexibilitu návrhu
• Přesná poloha: podporuje RTLS a 2D měření vzdálenosti
• Snadná integrace: kompatibilní s Portenta C33 přes 2x 80pinové konektory
• Tři antény pro desku plošných spojů: integrované, nevyžadují žádné další zapojení
• Bezproblémové rozšíření: škálovatelnost systémů IoT s využitím technologie UWB
• Napájení 3,3 V: přímo ze základní desky Portenta

Piny a kompatibilita

Portenta UWB Shield využívá dva 80pinové konektory s vysokou hustotou , což zajišťuje plnou kompatibilitu s platformou Portenta C33 . To umožňuje přenos napájení, dat a řízení bez nutnosti použití dalších kabelů . Konstrukce modulu je optimalizována pro systémy Arduino Pro , což umožňuje přímou integraci se stávající hardwarovou a softwarovou infrastrukturou Arduina.

Schéma zapojení pinů.

Portenta UWB Shield je založen na Truesense DCU150.

Software a knihovny

Portenta UWB Shield lze programovat pomocí Arduino IDE , Arduino CLI a online editoru Arduino Cloud . Výrobce poskytuje specializované knihovny a tutoriály na GitHubu a v oficiální dokumentaci k Arduinu. Podporovány jsou RTLS, 2D Ranging, UWB komunikace a vzdálené monitorování. Připravené programovací příklady usnadňují a zefektivňují integraci shieldu do IoT projektů.

Praktické aplikace

• Skladová logistika: přesné sledování a optimalizace trasy v reálném čase
• Přístupové systémy: automatické otevírání dveří na základě polohy uživatele
• Interaktivní prostředí: spouštění akcí v závislosti na blízkosti uživatele
• Nabíjení elektromobilu: Automatické zahájení nabíjení na základě polohy vozidla
• Bezpečné sledování položek: Chraňte svůj majetek pomocí přesného sledování polohy

Umožňuje obousměrné měření vzdálenosti a lokalizační služby v reálném čase.

Shield je napájen 3,3 V DC z desky Portenta.

Technické specifikace štítu Portenta UWB

• UWB modul: Truesense DCU150 založený na NXP Trimension SR150
• Frekvenční rozsah: 6,24 GHz až 8,24 GHz
• Podporované kanály: 5, 6, 8, 9
• Provozní režim: 2D měření rozsahu
• Počet antén: 3 integrované antény na desce plošných spojů
• Výstupní výkon EIRP: 14,1 dBm na CH9
• Napájení: 3,3 V DC z hlavní desky
• Rozhraní: 2x 80pinové konektory s vysokou hustotou
• Provozní teplota: -30 °C až 85 °C
• Rozměry: 53,4 × 37,5 × 9 mm

Obsah sady

• 1x Arduino Portenta UWB Shield
