Pimoroni Pico VGA Demo Base – audio / video rozšíření pro Raspberry Pi Pico – Pimoroni PIM553 Nejprodávanější

Popis

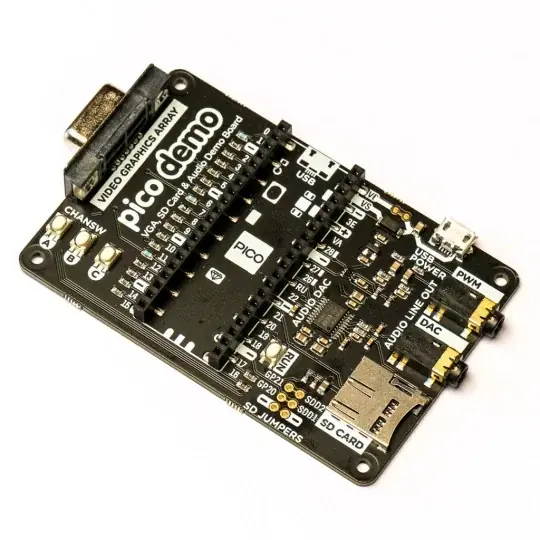

Modul s video a audio výstupem VGA určený pro Raspberry Pi Pico . Deska je vybavena zvukovým systémem DAC PCM5100A s linkovým výstupem přes I2S, zvukovým výstupem PWM, 15kolíkovým konektorem VGA, zásuvkou SD a resetovacím tlačítkem.

Popis produktu: Pimoroni Pico VGA Demo Base – audio / video rozšíření pro Raspberry Pi Pico – Pimoroni PIM553

Modul s video a audio výstupem VGA určený pro Raspberry Pi Pico . Deska je vybavena zvukovým systémem DAC PCM5100A s linkovým výstupem přes I2S, zvukovým výstupem PWM, 15kolíkovým konektorem VGA, zásuvkou SD a resetovacím tlačítkem. Mikrokontrolér RP2040 umožňuje generovat 15bitové analogové VGA video bez zatížení procesoru. Zvukový výstup je generován převodníkem DAC nebo PWM. Ve střední části desky je zásuvka modulu Raspberry Pi Pico.

Raspberry Pi Pico

Modul Raspberry Pi Pico je první taková deska od Raspberry Pi vybavená proprietárním systémem Raspberry Pi RP2040. Pico lze programovat přes microUSB port v C / C ++ nebo MicroPython .

Raspberry Pi Pico není součástí dodávky, lze zakoupit samostatně.Demonstrační základna Raspberry Pi Pico VGA. Výstupy modulu VGA Demo Base.

Jak používat modul VGA Demo Base?

Piny modulu jsou kompatibilní s piny Raspberry Pi Pico, více o tom v kapitole 3 návrhu hardwaru RP2040 spolu s obecnějšími informacemi o základní desce VGA Demo. Chcete-li spustit auduio příklady a videa z úložišť Raspberry Pi, nejprve si stáhněte aktuální verze pico a pico-hřiště . Při kompilaci příkladů musíte určit konfiguraci desky, aby příklady používaly správné piny. To lze provést vytvořením nového adresáře sestavení a poté zadáním definice pole při použití cmake:

cmake -D „PICO_BOARD = vgaboard“ ..

Další podrobnosti o vývoji aplikací s vlastními konfiguracemi desek najdete v dodatku D na stránce 267 dokumentace C / C ++ SDK .

Hlavní vlastnosti VGA Demo Base

• 15kolíkový konektor VGA (D-sub)
• PCM5100A DAC pro linkový audio výstup I2S
• PWM audio výstup
• Slot pro SD kartu
• Tlačítko reset
• Ženské konektory pro připojení Raspberry Pi Pico
• Tři uživatelsky ovládané spínače
• Gumové nožičky
• Kompatibilní s Raspberry Pi Pico
• Není nutné pájení
• Programováno v C / C ++

Rozšíření pro Raspberry Pi Pico.
